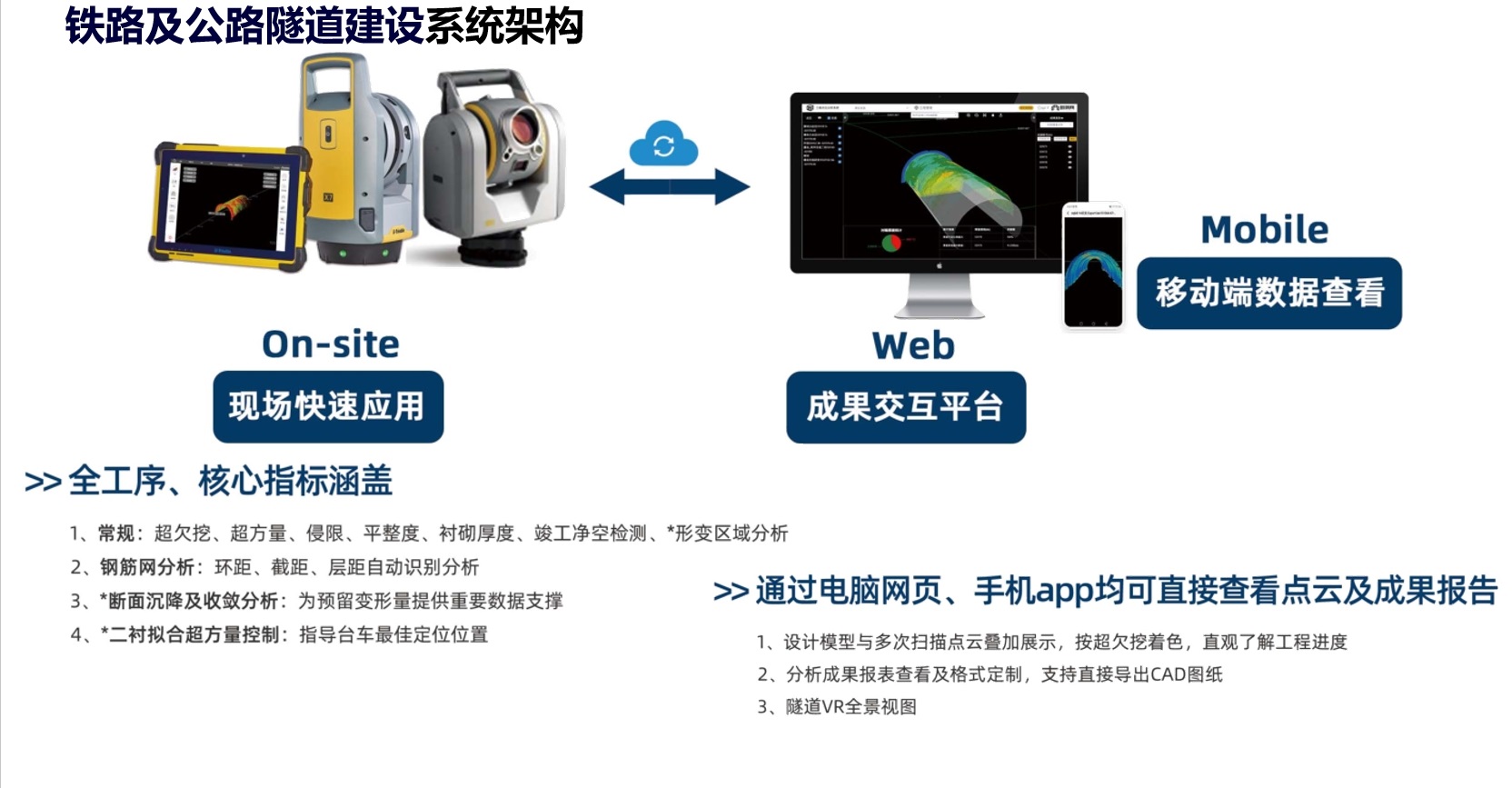

隧道点云分析软件
on-site现场快速应用
● 点云适配：支持常见的标准格式点云读取（如.las、.pts等）；
● 多点云支持：支持同时导入多个点云，合并处理分析；
● 自动过滤：自动过滤隧道点云中的干扰数据，如人、设备、机械等；
● 现场报告：支持直接生成超欠挖、方量、厚度、平整度、净空等成果报告；
● 一键上传：成果一键上传至系统平台；

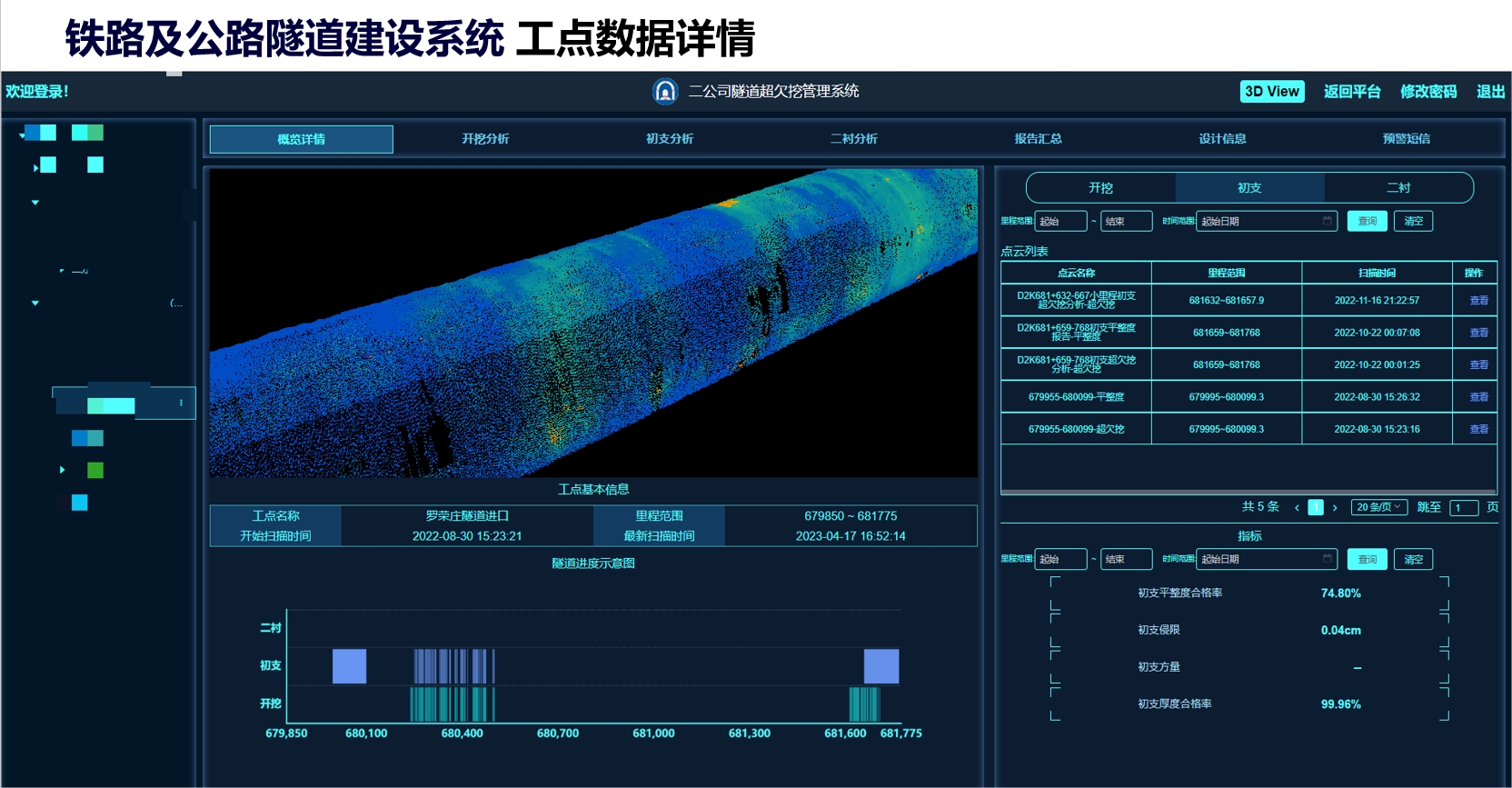

web在线交互平台
● 设计数据、点云、成果报表等均通过平台数据库管理，可随时回溯当期施工细节，通过网页直接查看；
● 超欠挖、侵限、平整度、方量、厚度等成果均在页面可视化展示，随时可查看、导出详细报告文件；

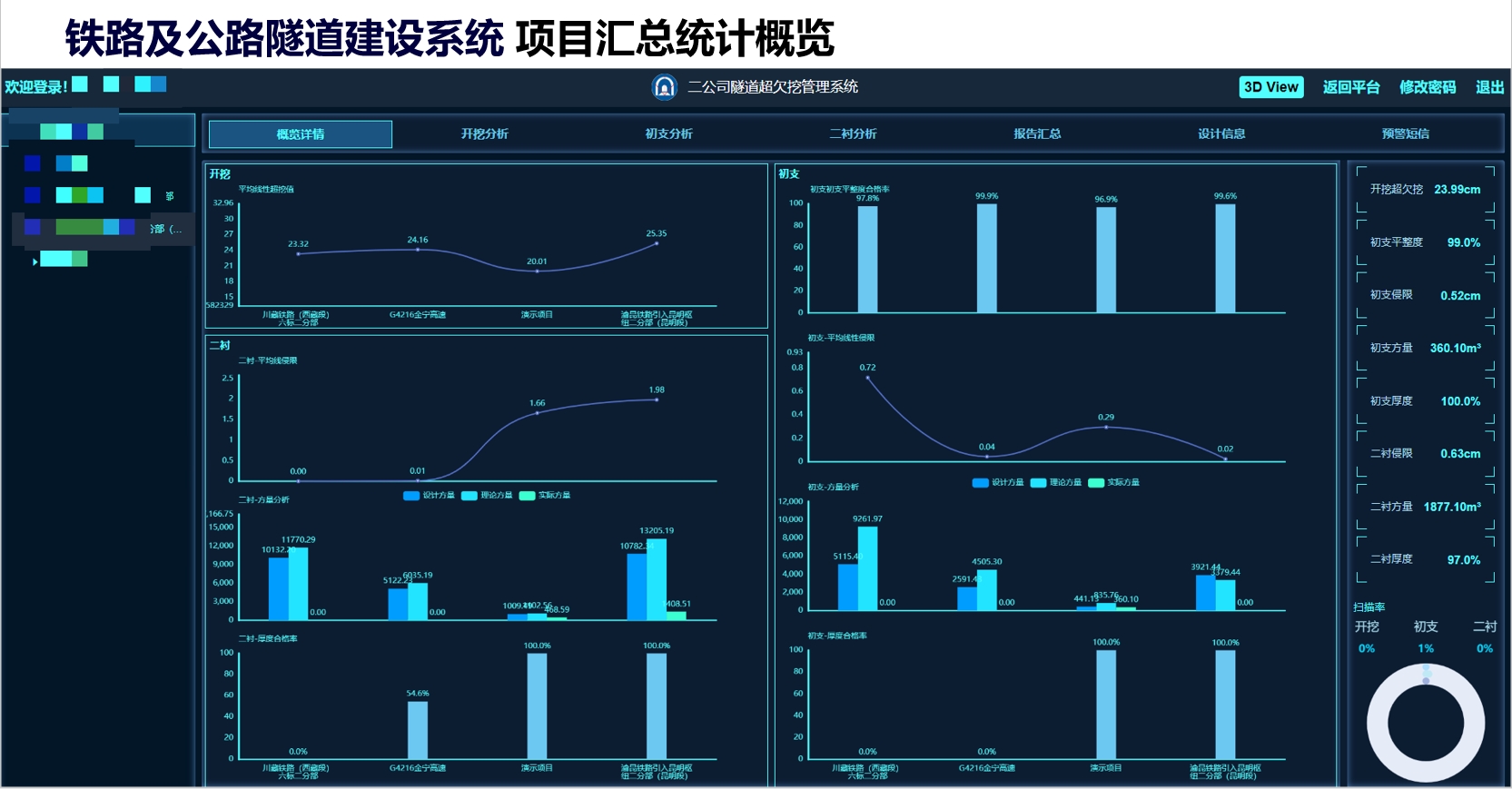

● 将管理者关心的质量、进度、安全相关的指标，自动统计、组织，并图形化直观展示，支持以任意层级、任意时间范围筛选查看；

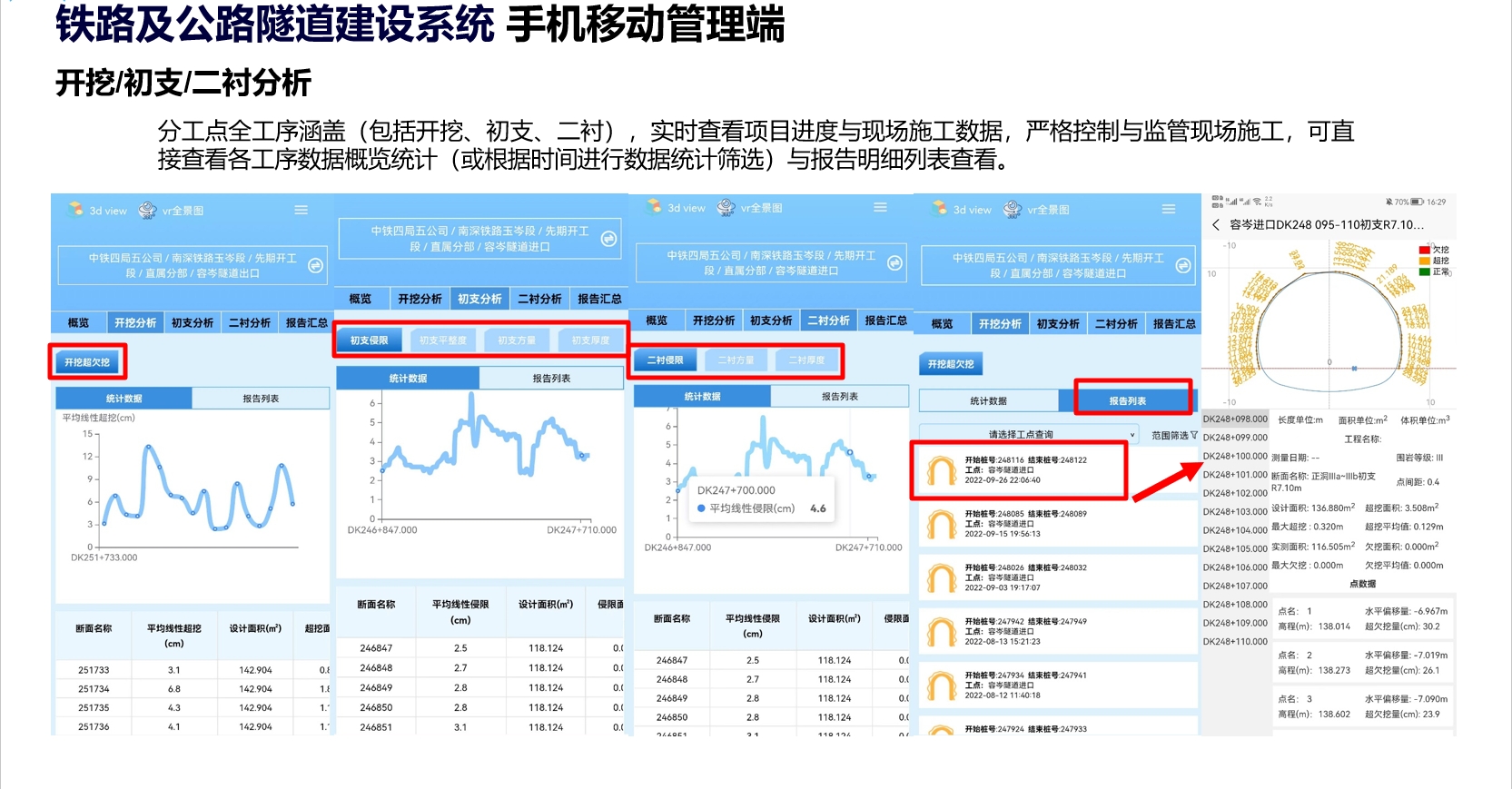

mobile移动交互平台
● 在线交互平台的移动版本；
● 运行于手机、平板等移动设备，方便随时随地查看系统成果；
- 产品描述
- 技术指标
- 相关下载
-
-
爆破开挖
● 每循环爆破开挖、排危后快速扫描，作业时间15分钟，不影响后续立拱架施工

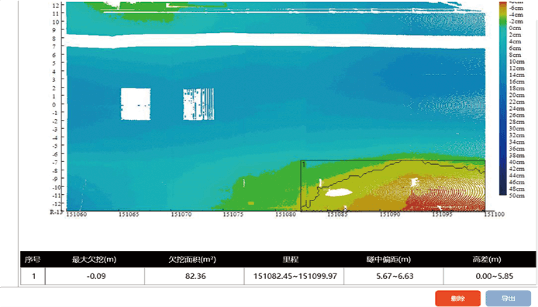

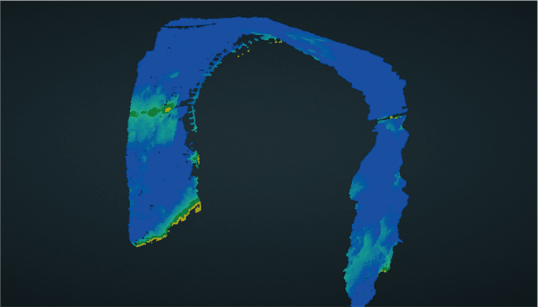

● 点云直接按超欠挖着色形成热点图
● 掌控每循环开挖超耗情况，调整开挖爆破参数，控制超挖超耗
初支
● 按需多次扫描，跟踪区域形变趋势;或挂防水板前扫描，处置侵限、检测平整度
● 侵限点位可现场立即放样、立即处置，形成闭环

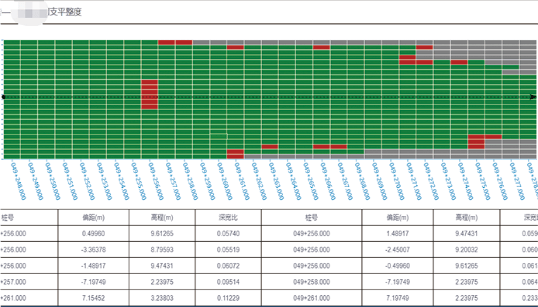

● 按规范设定深宽比参数自动生成，或利用平顺度指标获得平顺度着色的点云图
衬砌

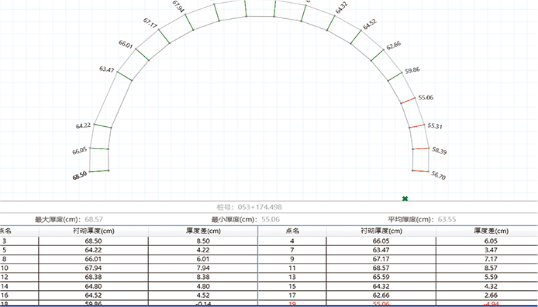

● 初支点云与衬砌施作后点云比较，进行衬砌厚度检测、计算衬砌方量
● 点云与设计比较，或点云与点云比较，得出理论衬砌厚度、实际衬砌厚度

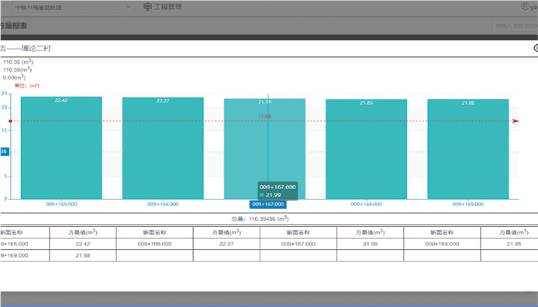

● 计算实际衬砌方量，与理论方量、拌合站台账比较，可预示衬砌施作是否充盈
施工指导

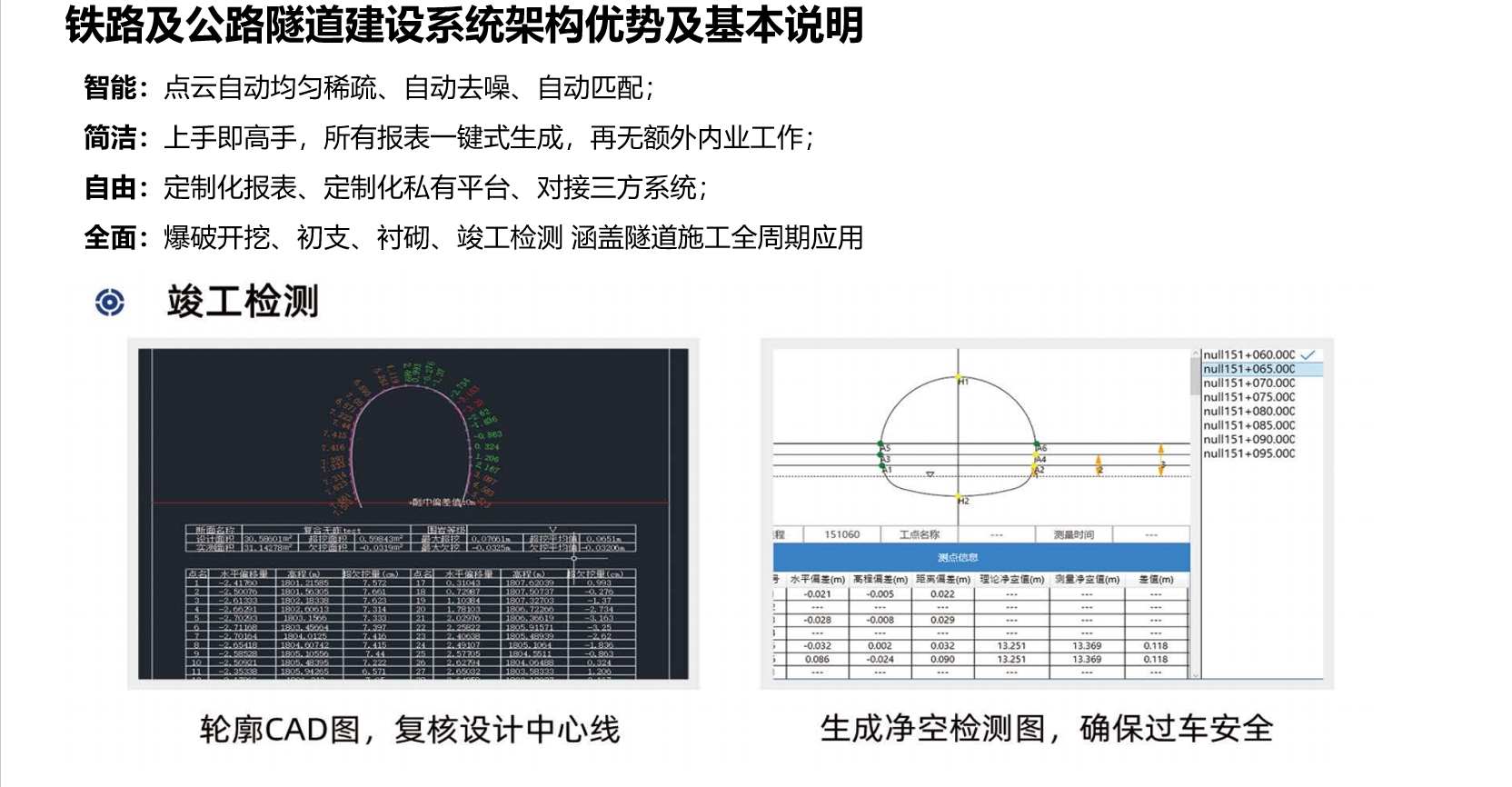

● 快速进行竣工隧道轮廓检测、净空检测，便于对设计中心线进行复核、微调

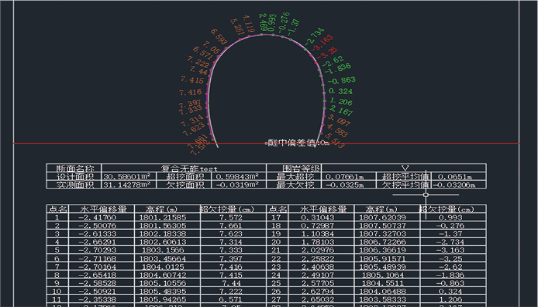

● 对竣工二衬进行设计比对，一键导出轮廓CAD图，复核设计中心线

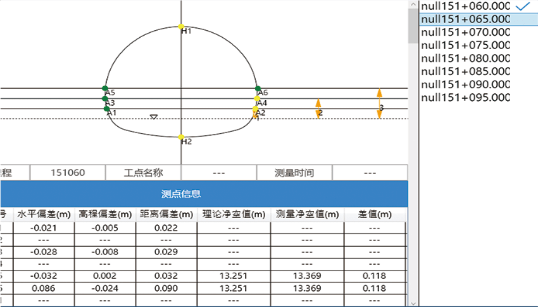

● 按等高线或角度分割等多种方式，生成净空检测图，确保过车安全
钢筋网间距、层距

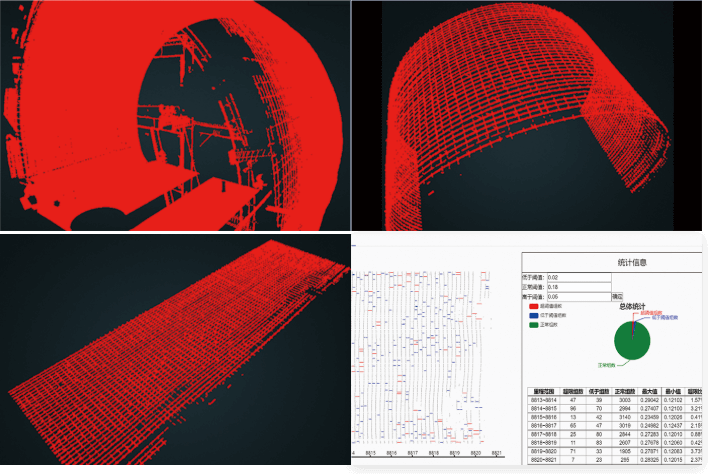

● 通过扫描的钢筋网络点云，智能提取分析，计算钢筋网内外层距，以及每层钢筋的环距和截距

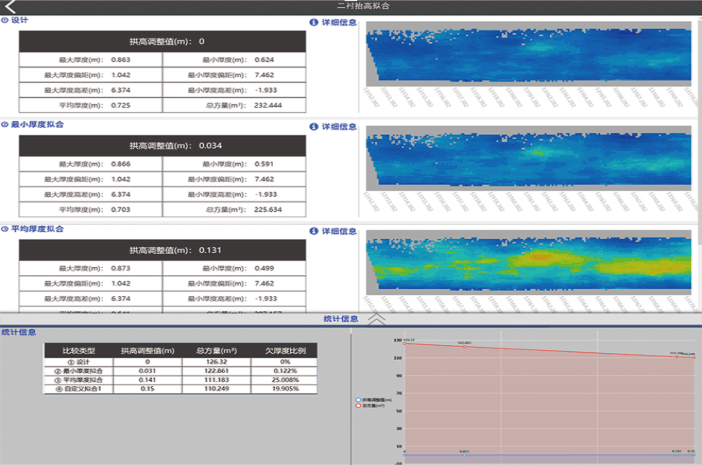

二衬台车位置拟合
● 与二衬台车理论位置结合，进行拟合分析，实现二衬方量的合理节省。(双车道隧道，每延米可合理节约二衬混凝土0.3-0.8方，每公里隧道可节省混凝土资金20万元以上)
