工程检测点云分析软件实测实量方案

方案简介：

       工程检测点云分析软件实测实量软件是一款面向建筑BIM、工厂、大型设施、大型钢结构、路桥梁领域的三维激光扫描数据后处理软件。

本系统允许用户对各类激光扫描仪设备采集到的点云进行后处理和分析，以及报告编制工作。

       除常规点云操作功能外，工程检测点云分析软件主要聚焦以下业务：

1.船舱净空分析

2.平/立面平整度检测

3.墩柱垂直度检测

4.罐体检测

5.道路质量控制（摊铺、铣刨）

船舱净空分析

       船舱净空高度对船舶的运输安全性有至关重要的影响。通过三维扫描，识别整个船舱梁体结构，自动生成船舱的净空报告。快速，准确分析船舱净空。

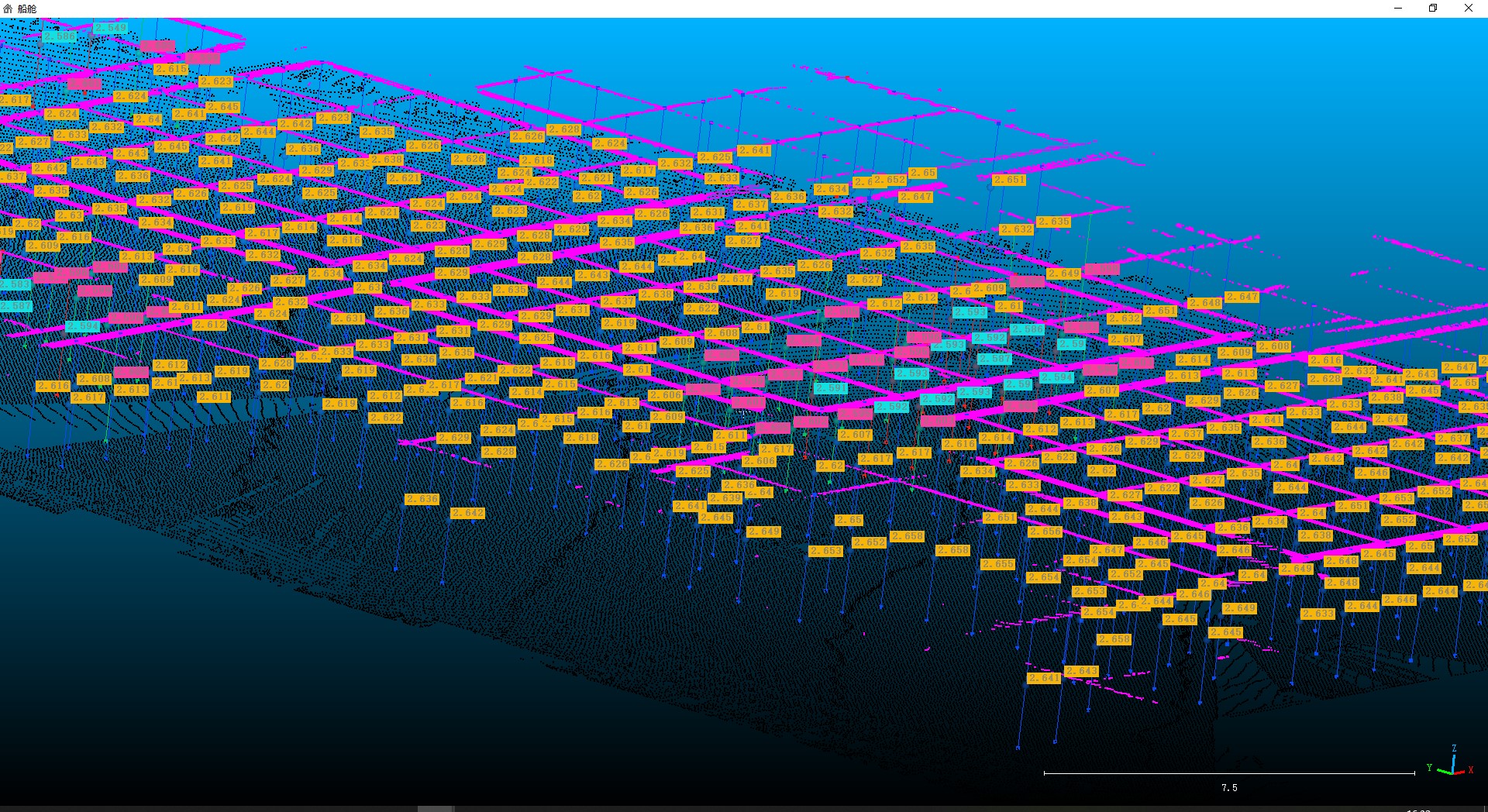

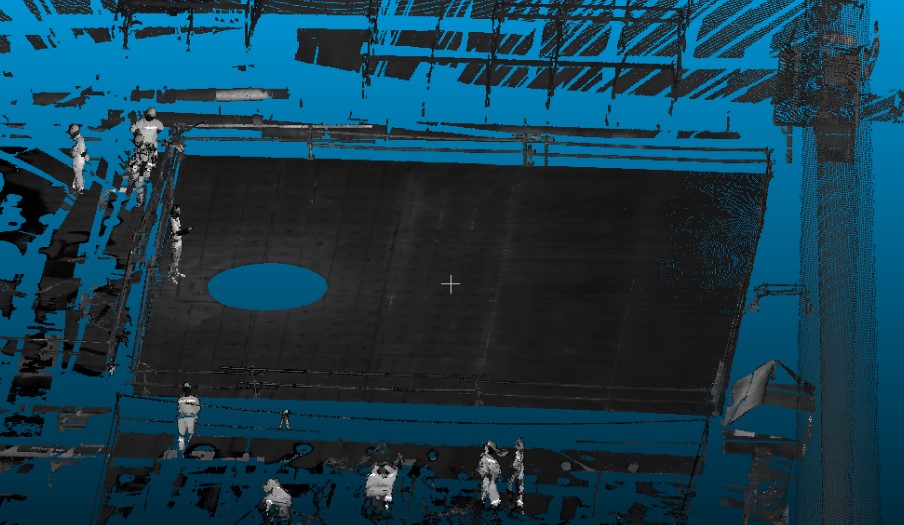

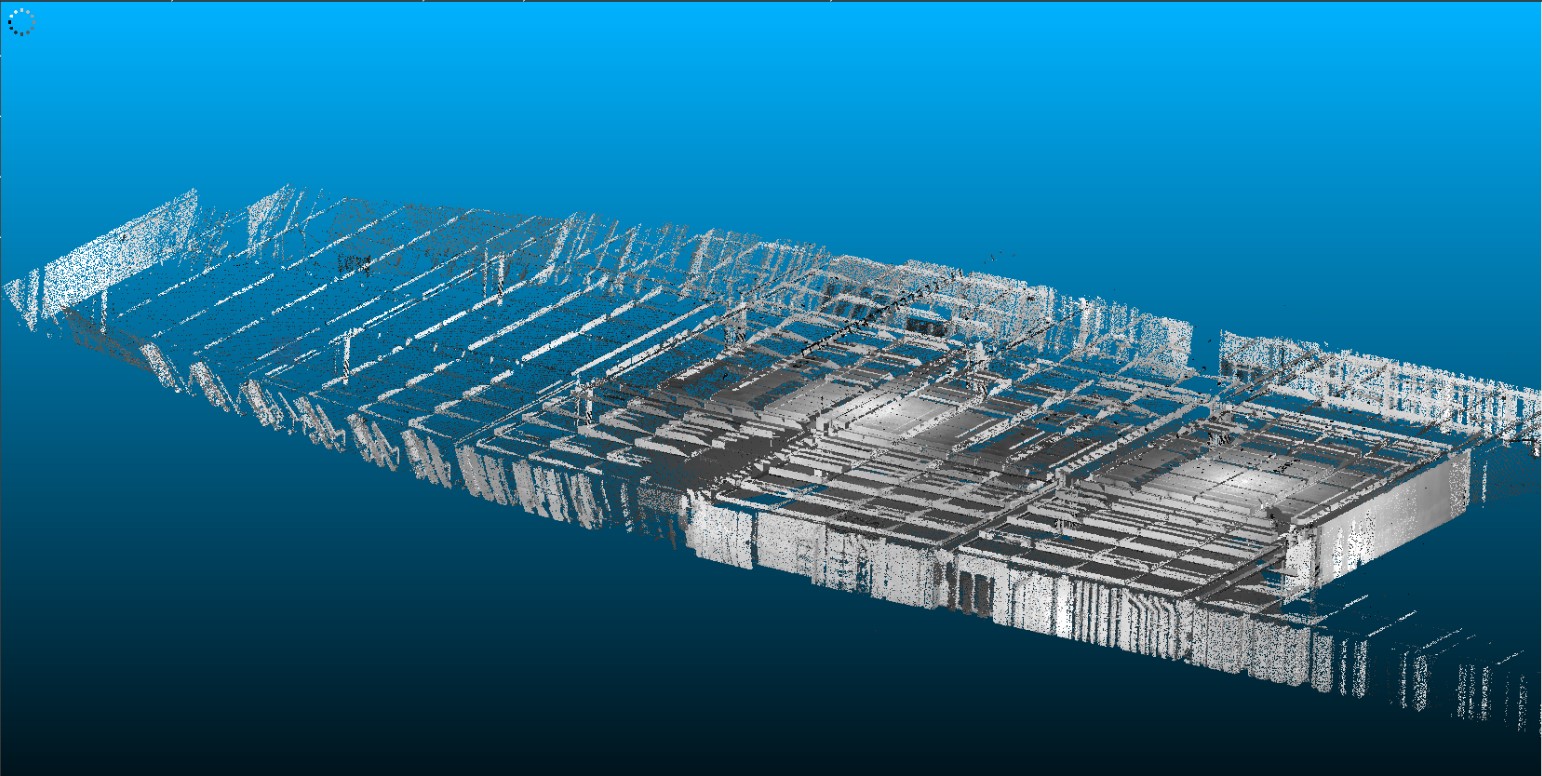

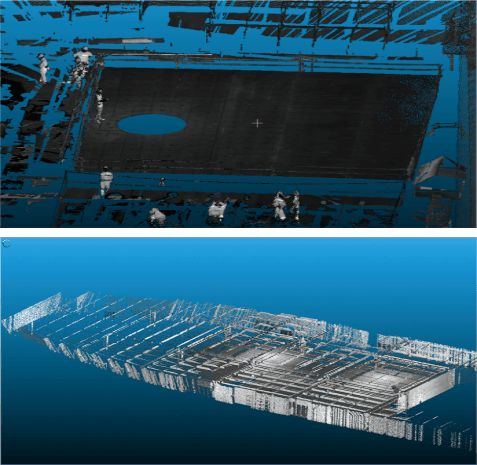

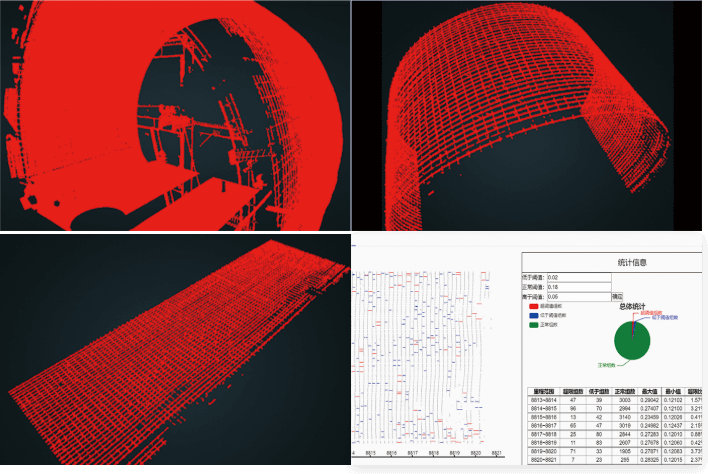

船舱原始点云

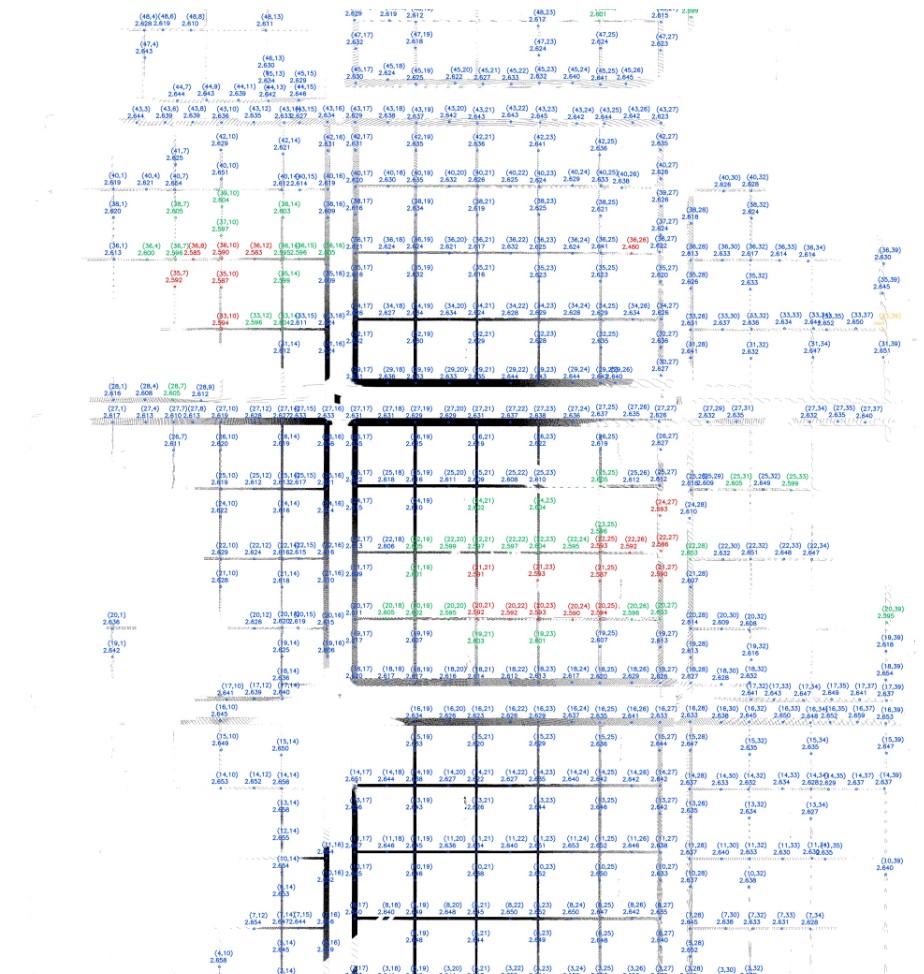

三维成果展示

二维成果报告

平/立面平整度检测

       建筑或特种设备的平整度不仅影响外形美观，同时对使用安全也有一定的影响。本功能实现对各类平面立面的平整度检测，确保施工质量和运维使用安全。

原始三维扫描点云数据

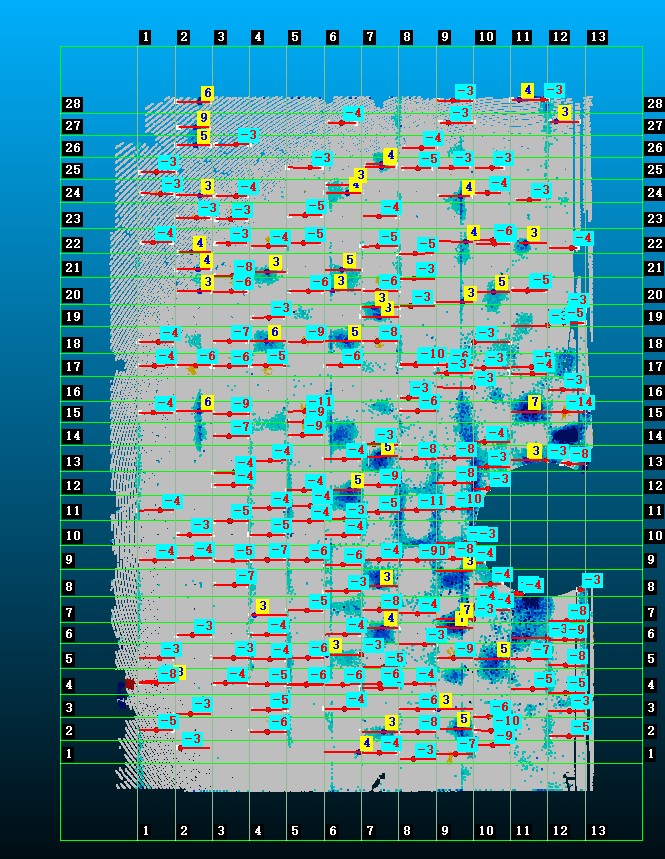

平整度分析报告

墩柱垂直度检测

       通过三维扫描测量墩柱的垂直度，现场识别提取墩柱，现场墩柱尺寸检验，现场垂直度计算，使整个检测现场立等可取。并通过平台的建立，使管理者能实时获取所有墩柱垂直度信息，并实现对所有墩柱的生命周期的数据管理。

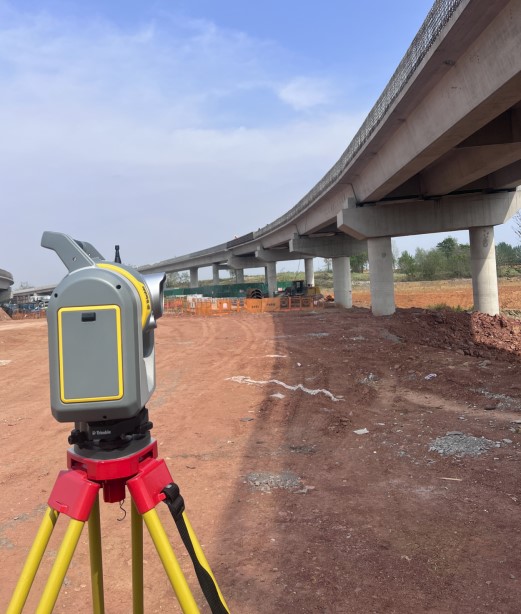

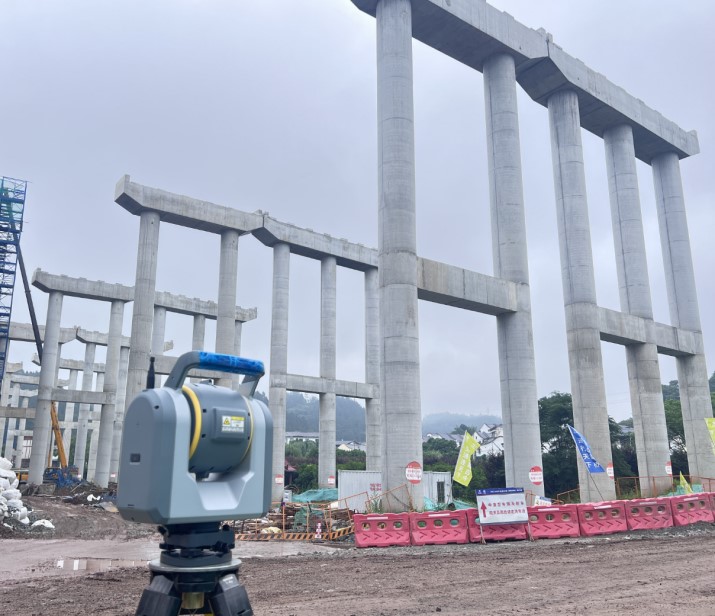

外业现场照片

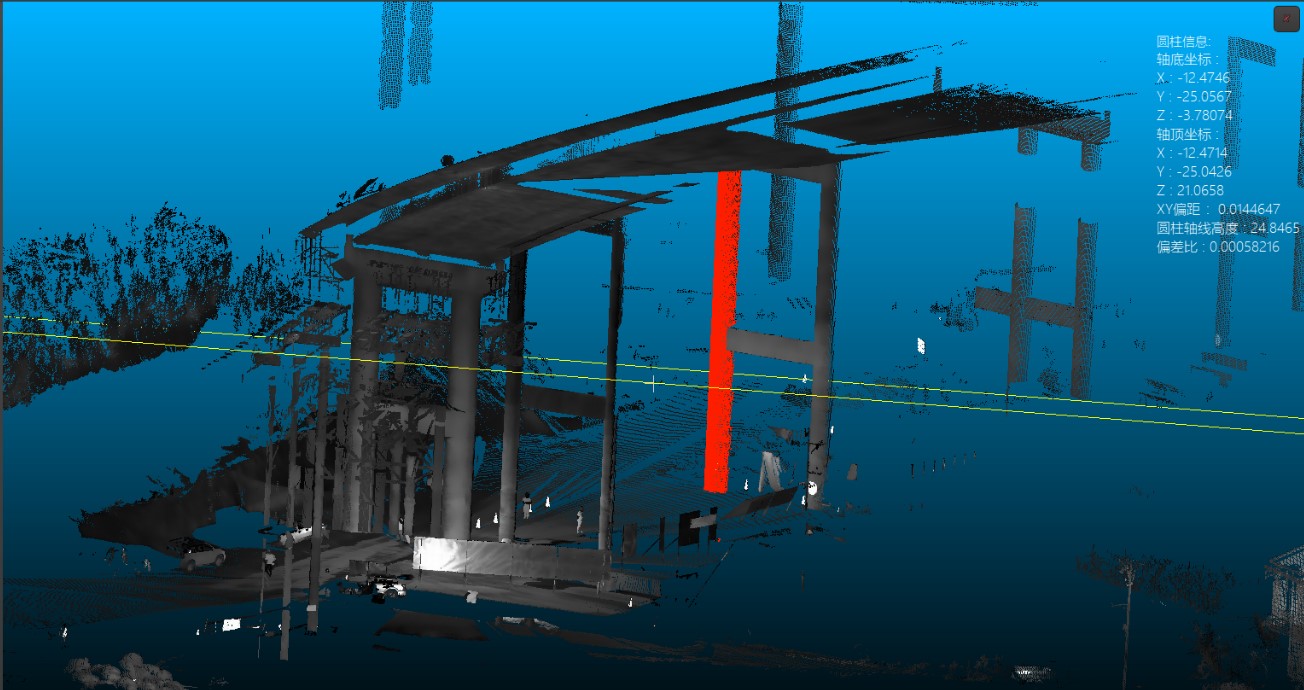

桥墩自动提取

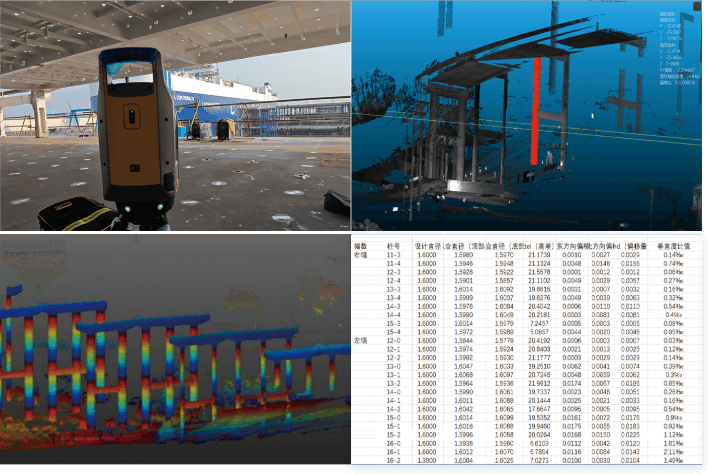

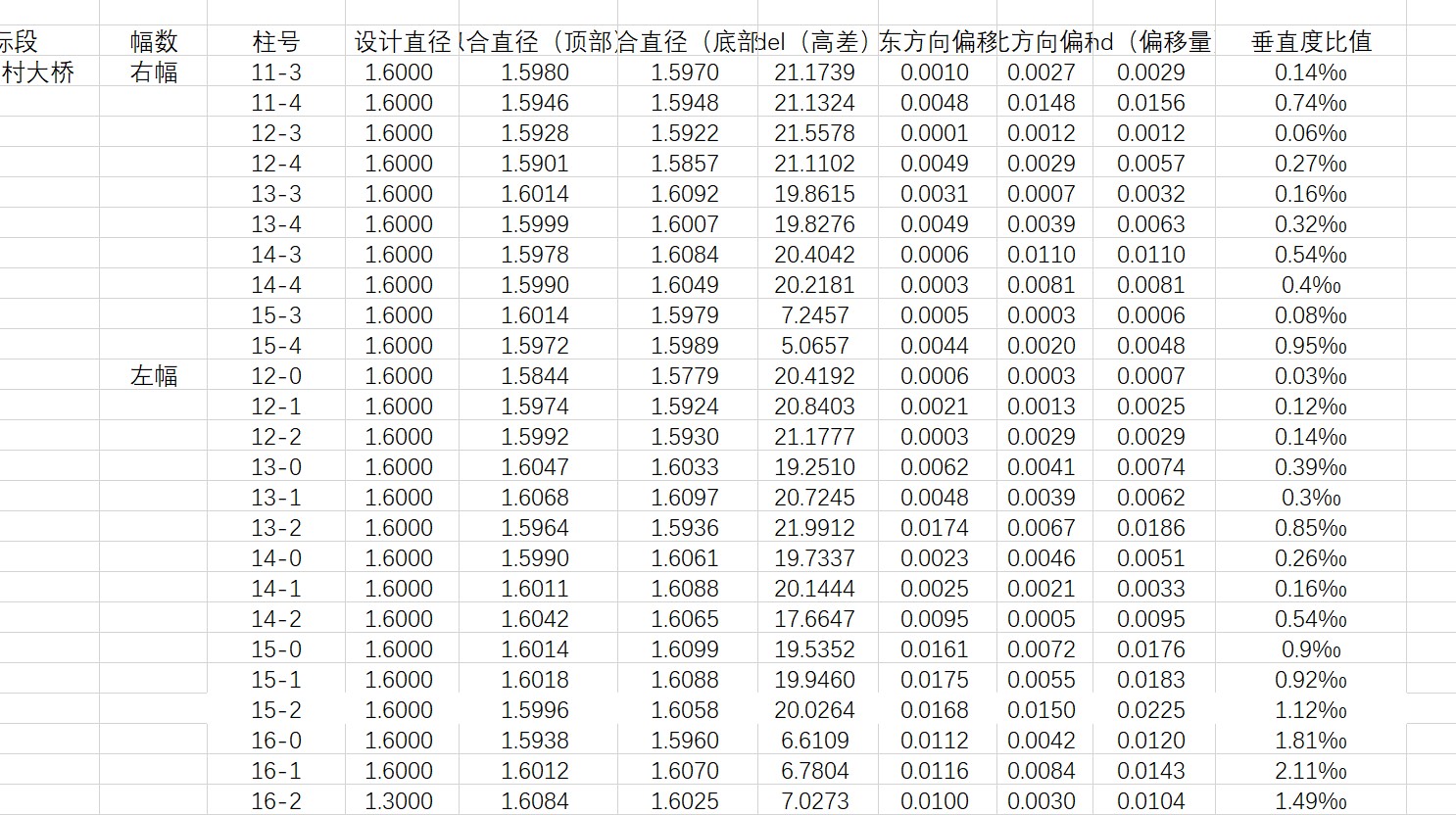

垂直度分析表格

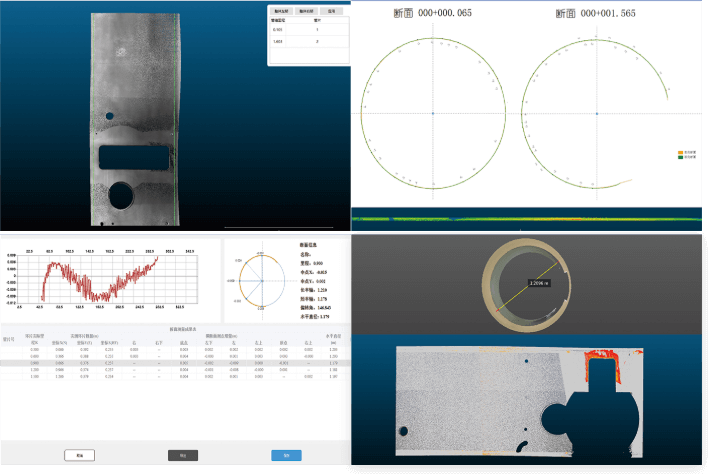

罐体检测

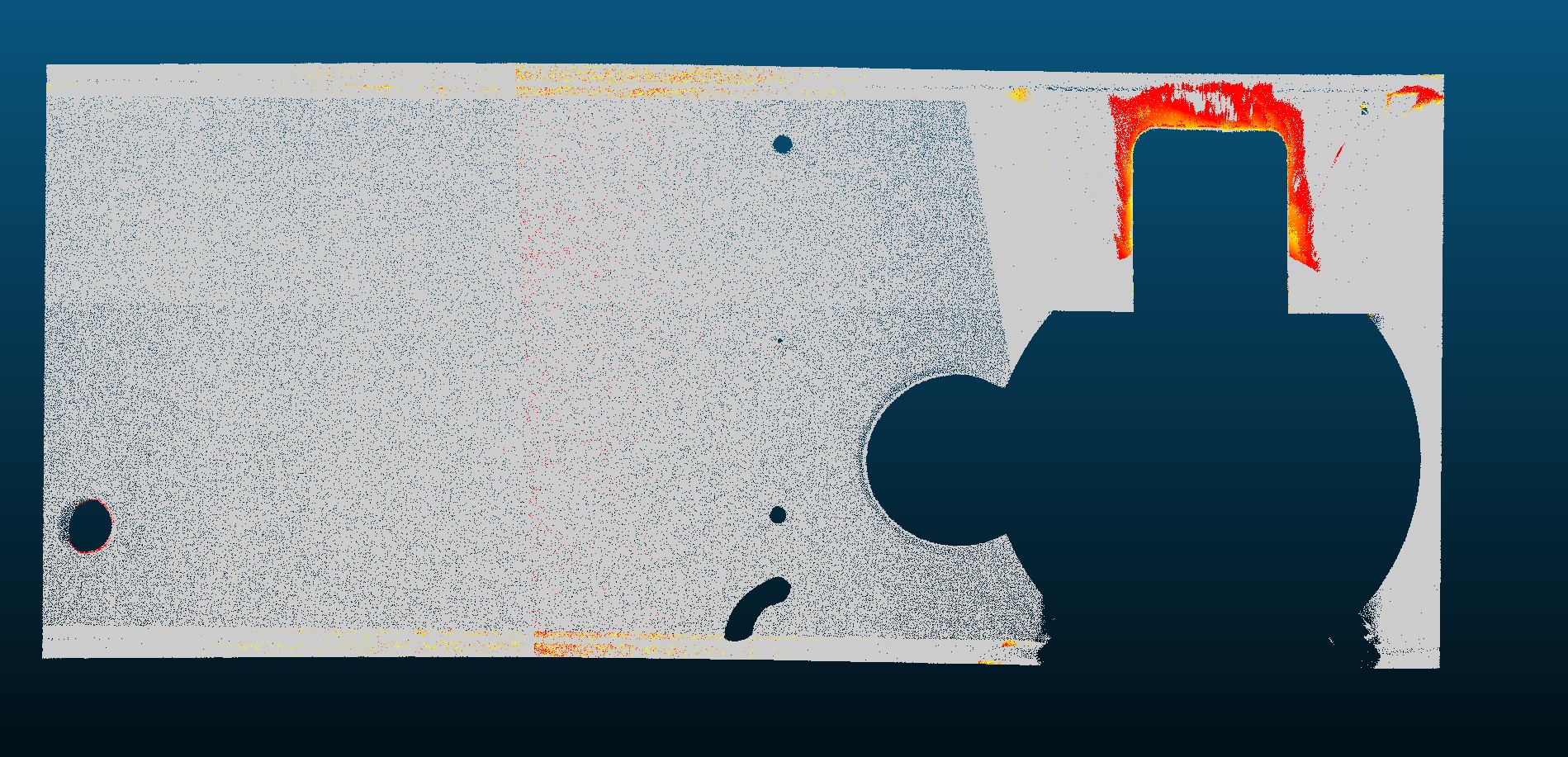

       通过扫描获取罐体的点云数据，通过后处理软件分析焊缝分布及焊缝相关尺寸检测，罐体尺寸及病害检测等。

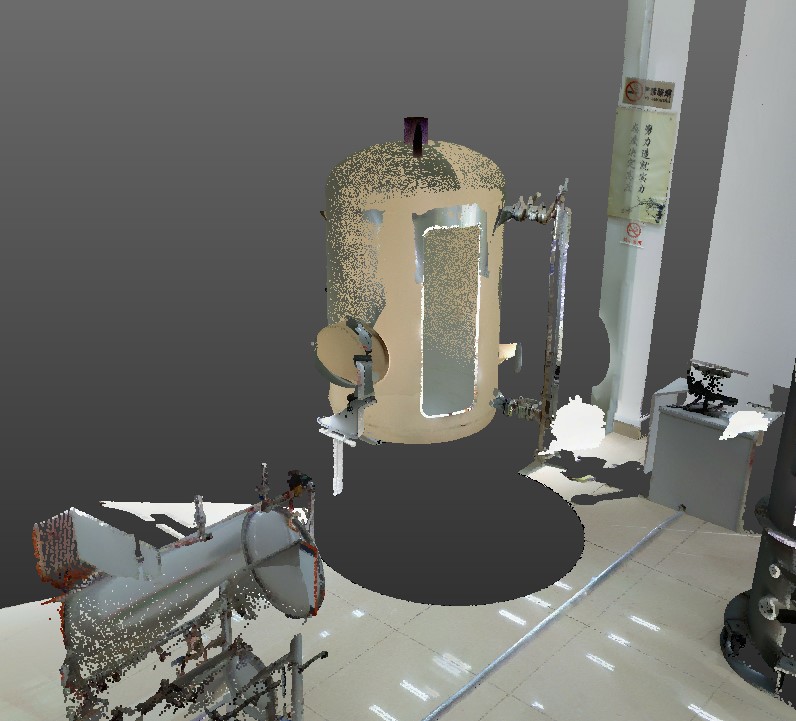

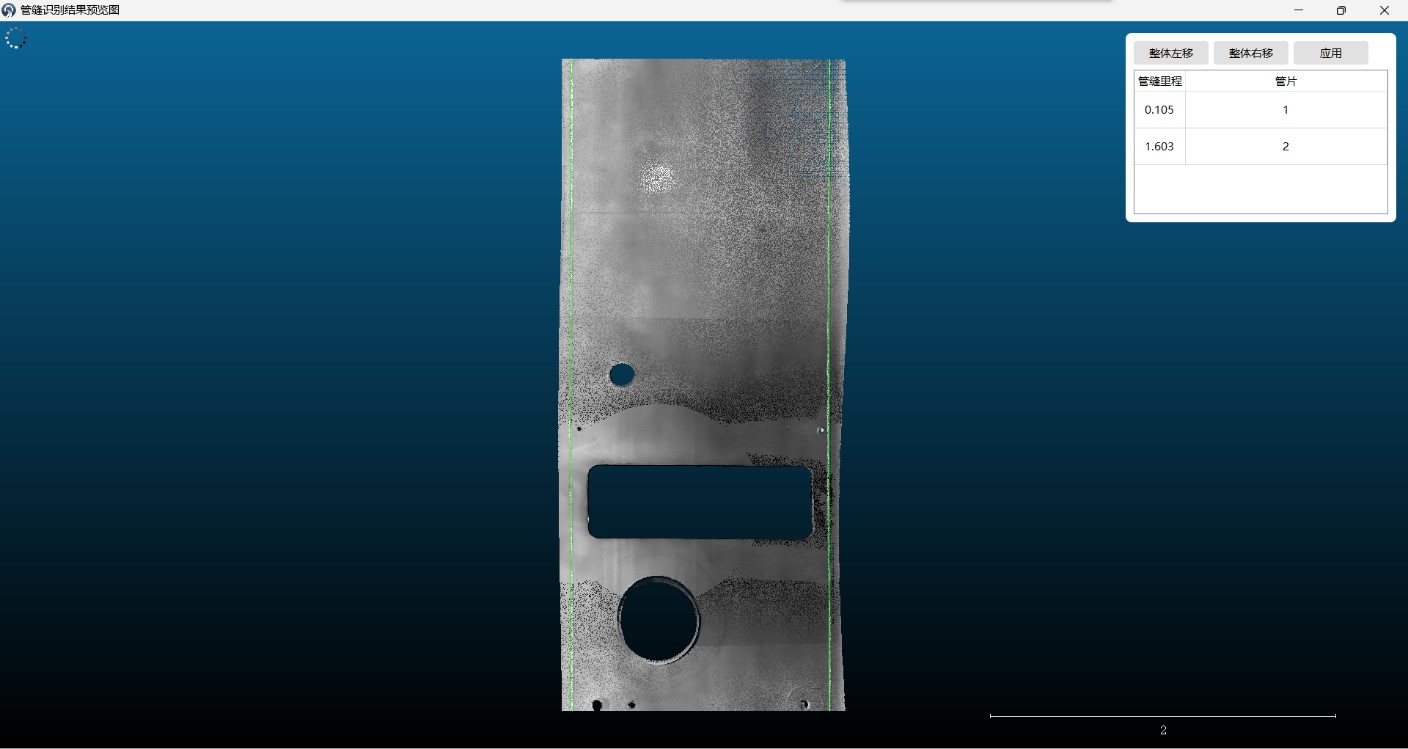

压力罐体的焊缝识别及定位

焊缝对口错边量

焊缝角度

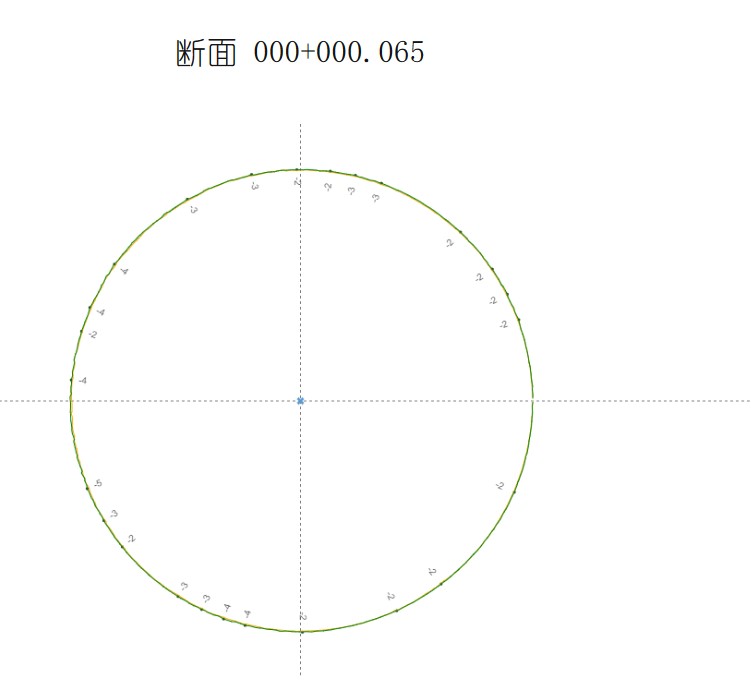

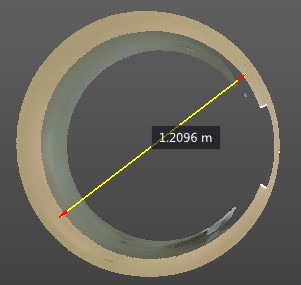

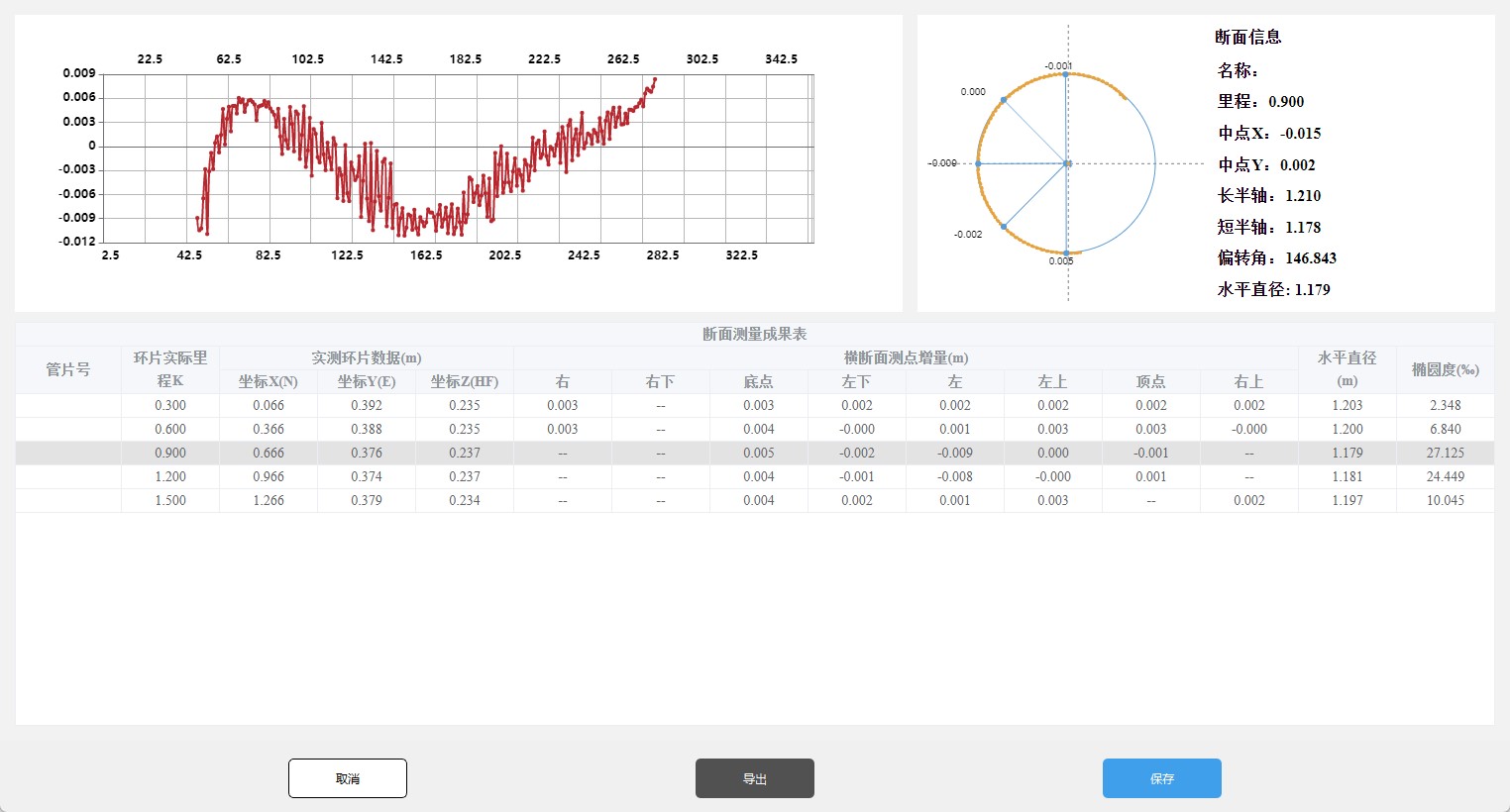

罐体椭圆度检测

直径鼓包&变形

罐体尺寸、形变及病害标注

道路质量控制（摊铺、铣刨）

       基于道路扫描点云，实现道路BIM模型建模、平整度控制、标高检测、方量计算。指导道路施工压实、摊铺、铣刨。

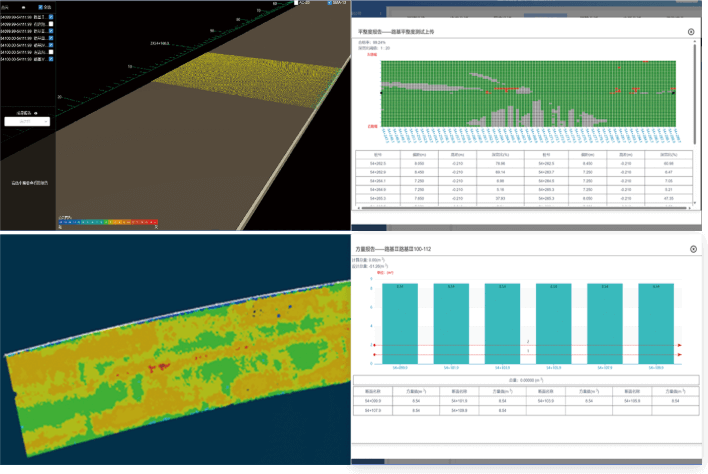

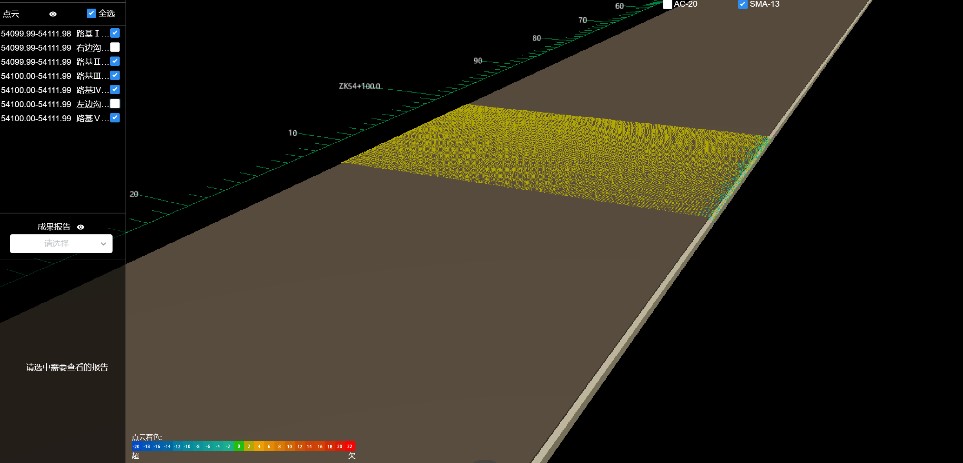

道路BIM模型建模

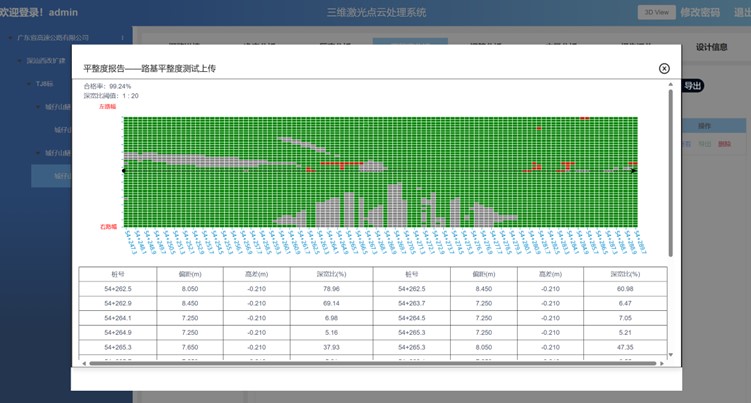

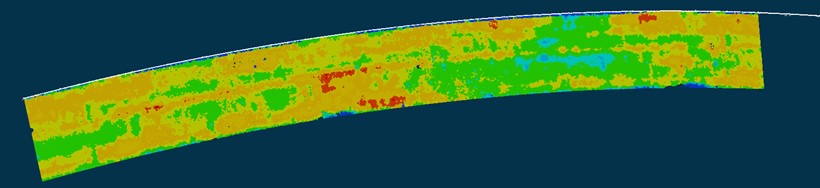

路面平整度检测

标高检测

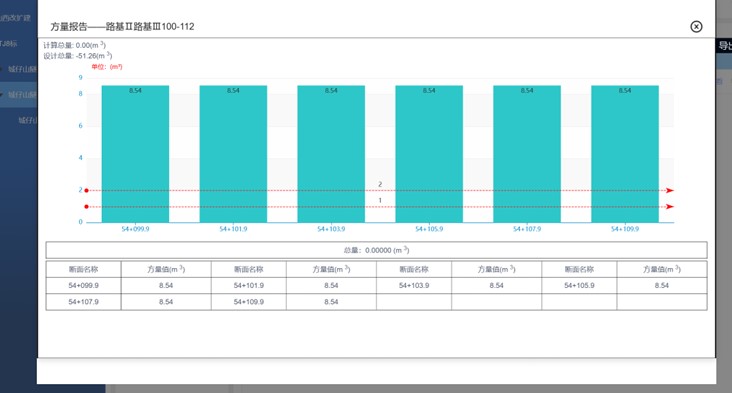

路面相近层方量数据报告

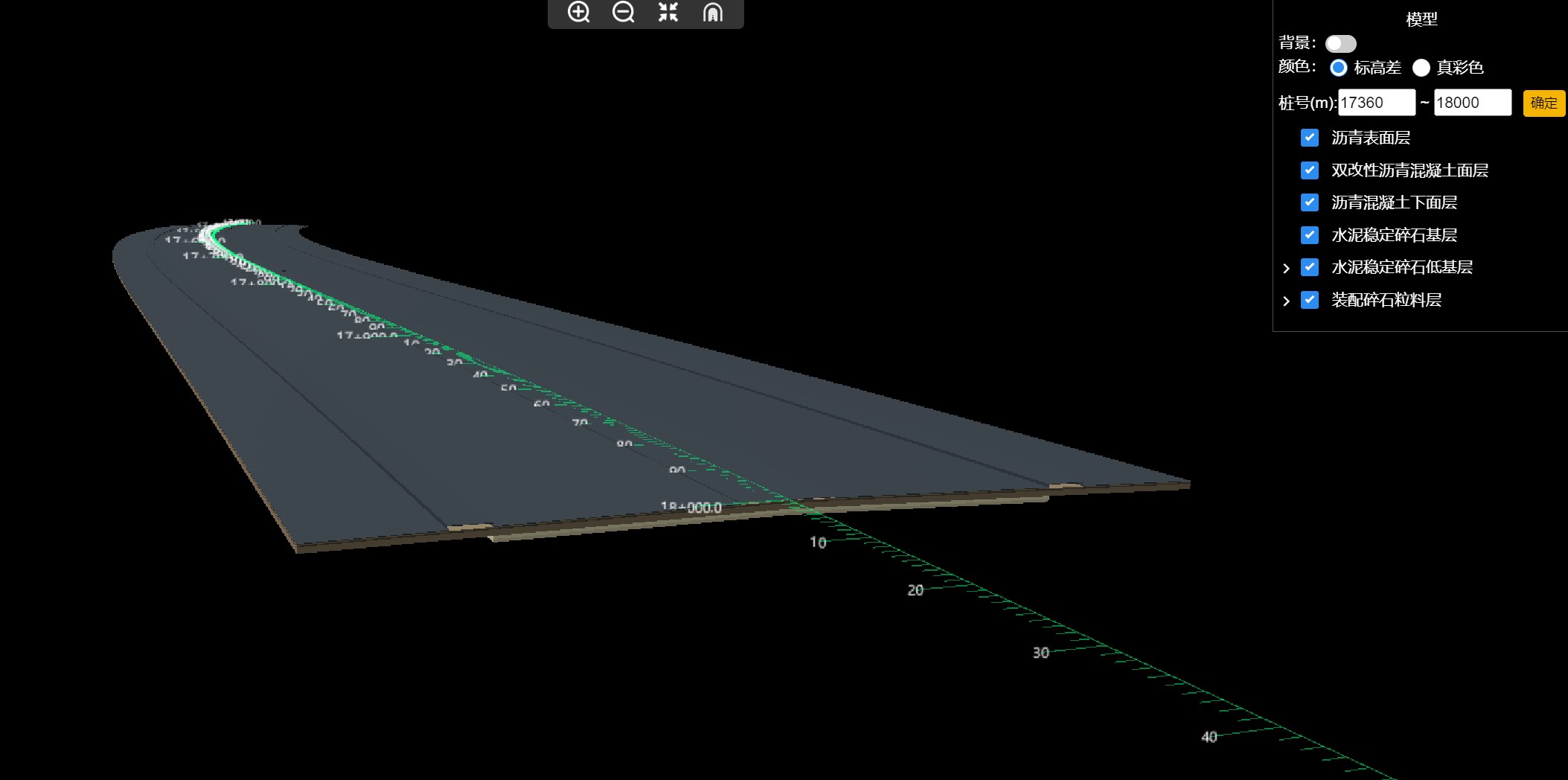

多层路基的模型与点云分析
