地铁盾构点云分析软件是一款主要面向地铁领域的三维激光扫描数据处理软件。

本系统允许用户对各类激光扫描仪设备采集到的高精度点云数据进行后期处理和分析，支持各类手动、半自动、全自动的数据预处理、分析与报告编制工作。

       除常规点云操作功能外，地铁盾构点云分析软件目前主要通过自研的多种插件组合，聚焦以下业务：

1、地铁隧道轴线自动拟合

2、根据高差线方式的调坡调线测量（八大点）

3、椭圆收敛检测

4、隧道正射影像灰度图

       报告通常要求点云数据有与之相对应的线路设计信息以便于进行报表分析与计算，对于用户无法提供准确的线路设计信息的情况，地铁盾构点云分析软件支持通过对点云进行自动分析、拟合计算出近似的线路设计信息用于后续计算。

1.2地铁盾构点云分析软件平台整体框架设计

1.3安装与运行环境

硬件环境：

CPU：i5以上，建议i7

内存：8G以上，建议16G

硬盘：建议256G以上

软件环境：

操作系统：Windows10或Windows11

1.4软件功能清单

●点云读取

●定线信息解析

●中轴线对比

●调坡调线测量（八大点）报告

●椭圆度检测

●正射影像图

●点云导出

2、功能界面展示

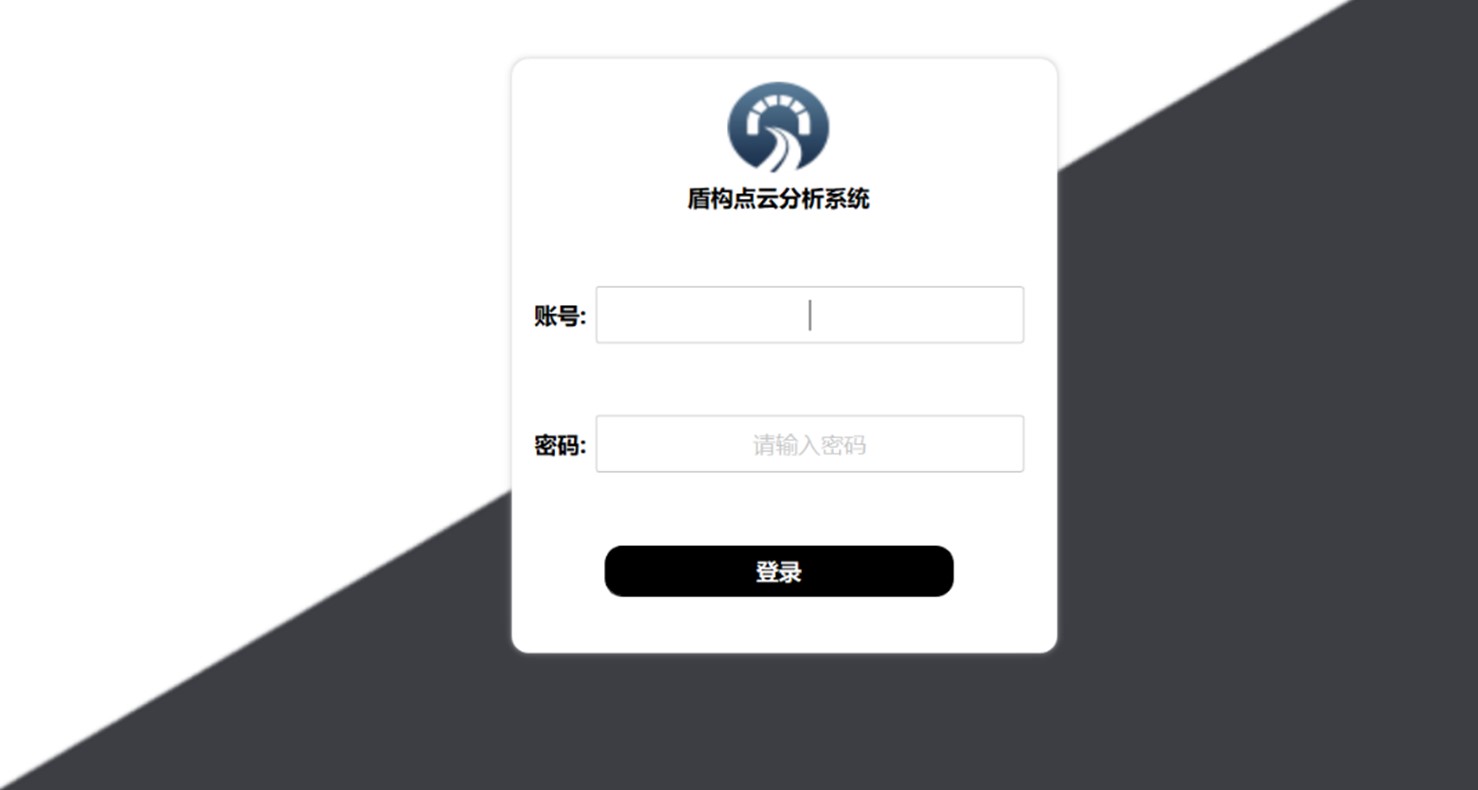

2.1登录界面

2.2点云预处理界面

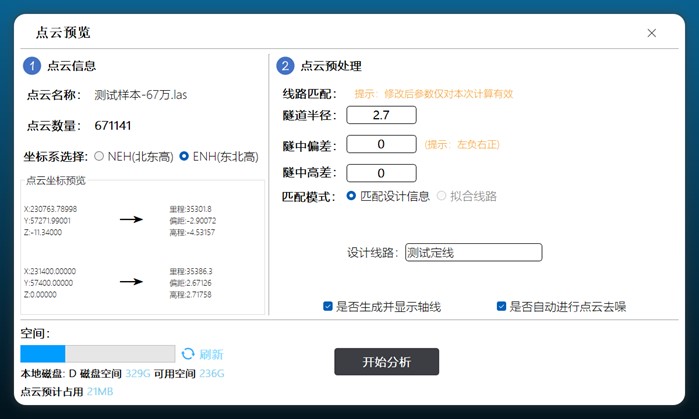

参数信息：

    ●坐标系选择（默认为NEH）

    ●可以通过下方点云坐标预览选择正确的坐标系

    ● 隧道半径、隧中偏差、隧中高差（如果点云偏差与设计信息中的偏差不一致，可以通过这三个参数进行修改，但是修改后的参数只对本次有效）

    ● 是否自动进行点云去噪

    ● 是否显示设计定线

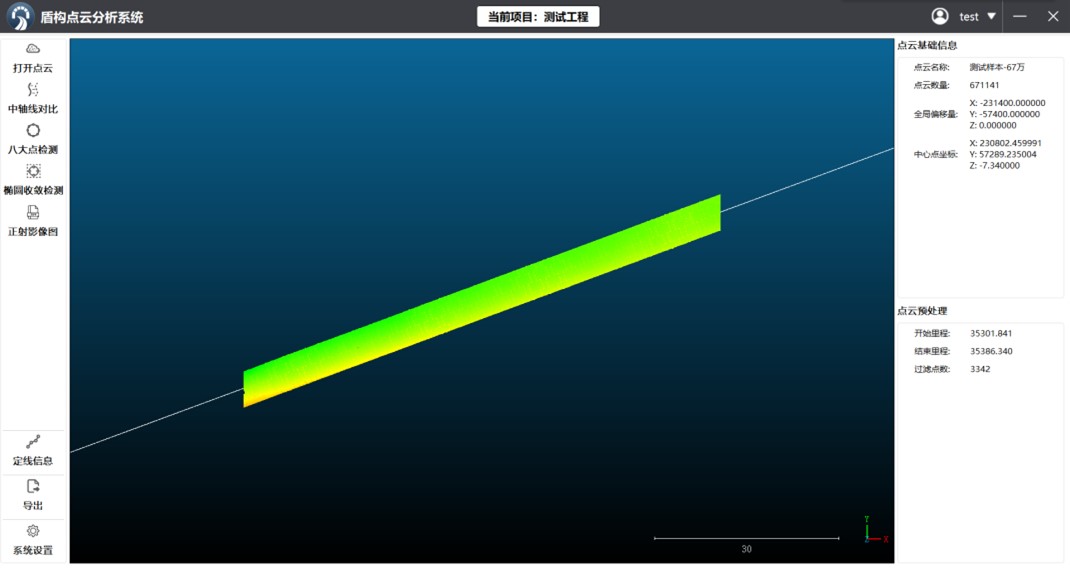

2.3点云展示界面

导入点云之后，可进行如下操作：

    ● 鼠标左键拖动点云图像可实现图像的3d旋转

    ● 鼠标右键拖动点云图像可实现点云平移

    ● 滚动鼠标滚轮可放大、缩小点云

    ● 放大点云后双击点，设置点云旋转中心

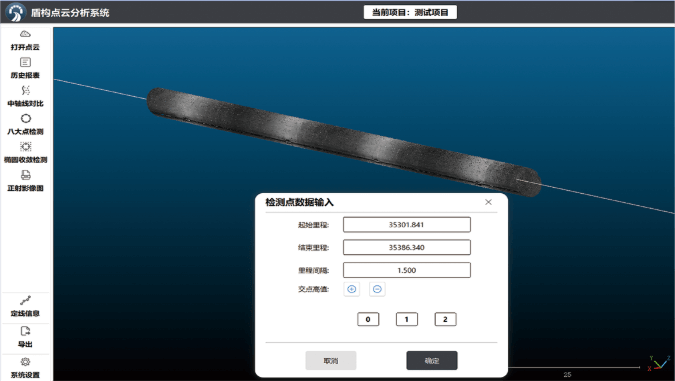

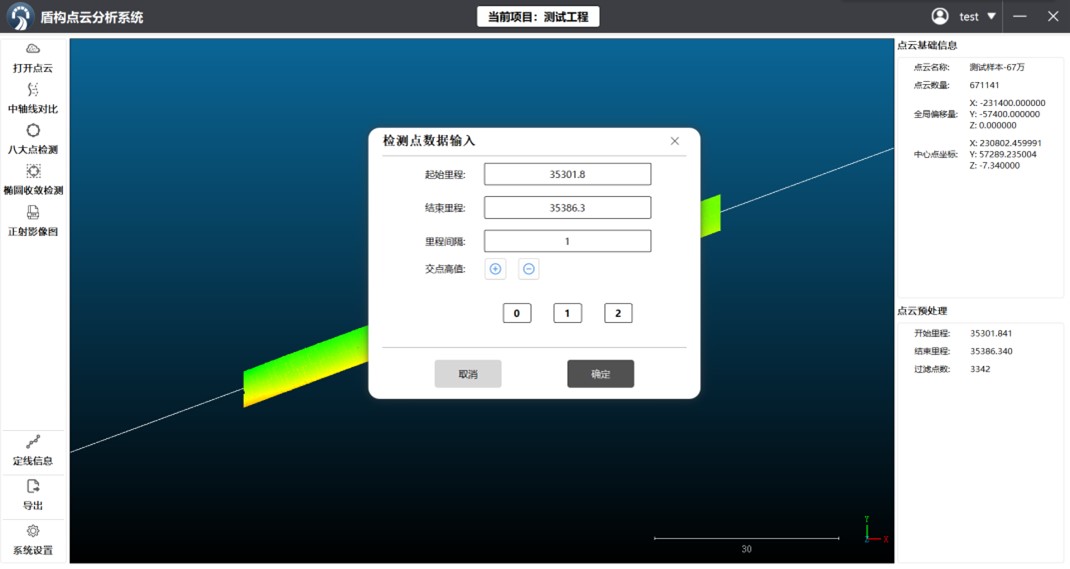

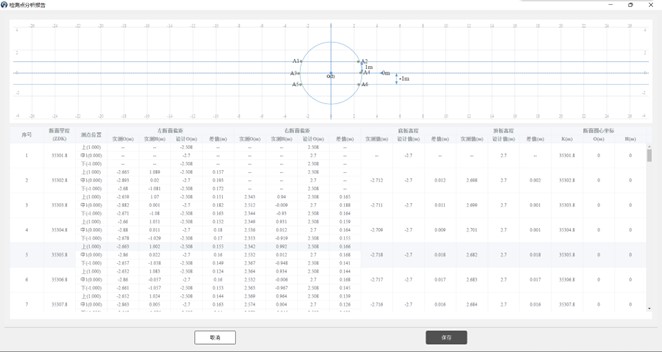

2.4调坡调线测量（八大点）检测界面

参数信息：

    ● 起始里程：想要得出结果的开始长度，需要在开始里程和结束里程之间

    ● 结束里程：想要得出结果的结束长度，需要在开始里程和结束里程之间

    ● 里程间隔：隔X米生成一个调坡调线测量（n大点）报告

    ● 交点高值：高差线到设计定线（设计定线默认为断面中心水平线）的距离

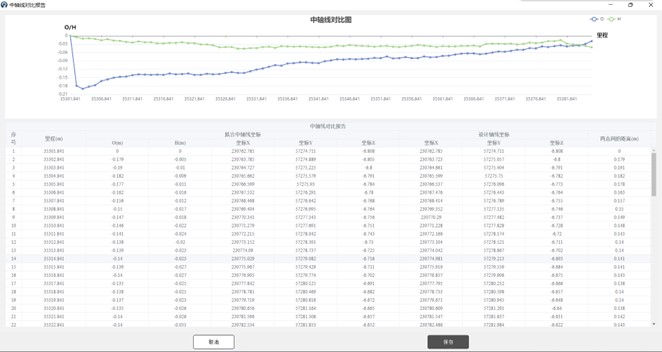

2.5中轴线对比界面

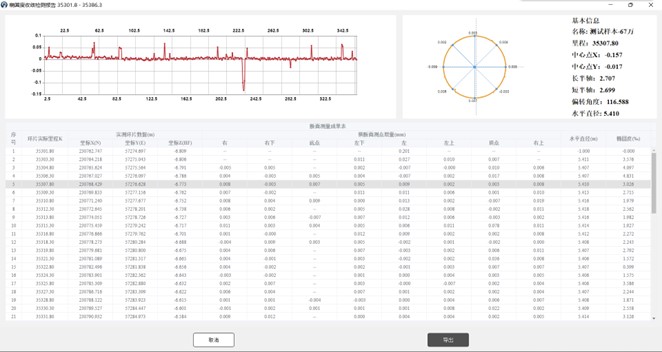

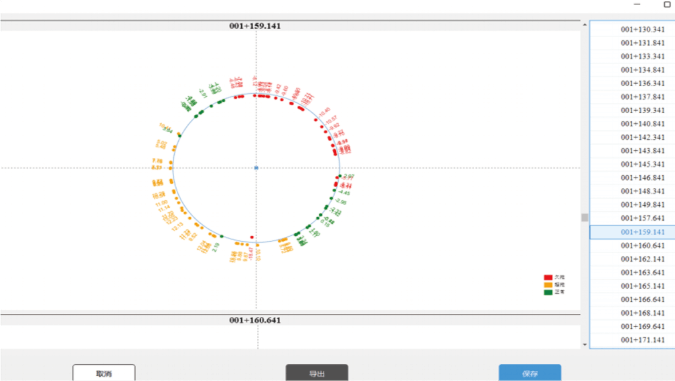

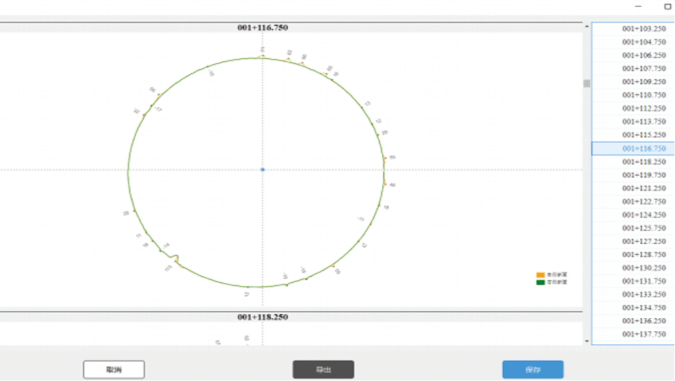

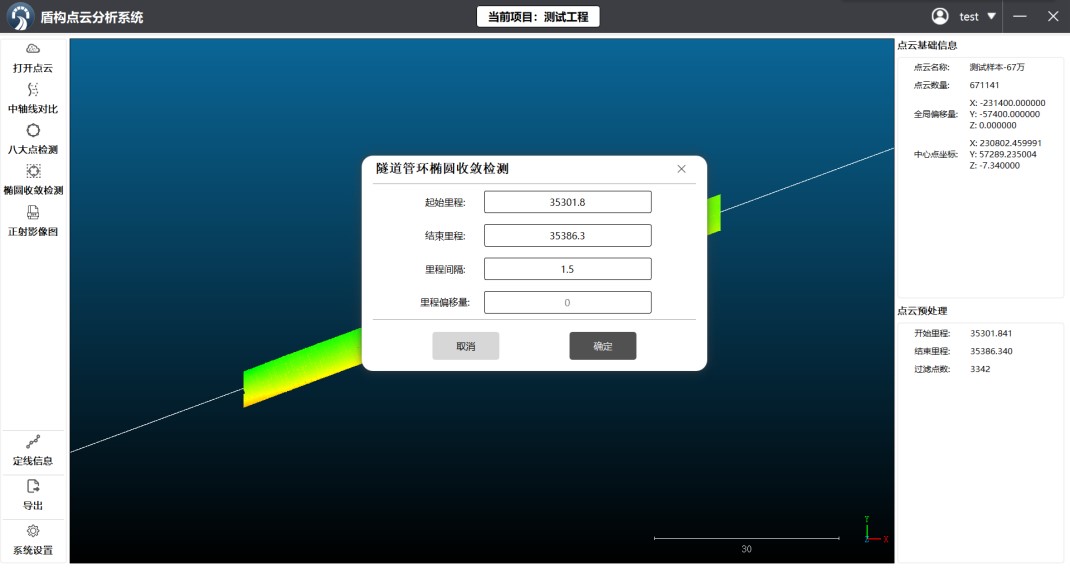

2.6椭圆度界面

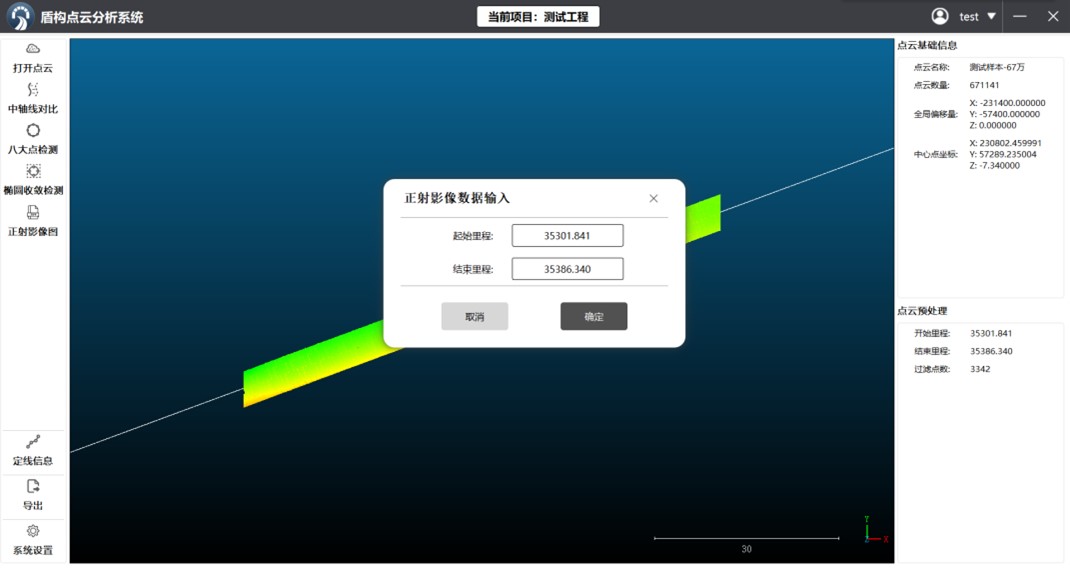

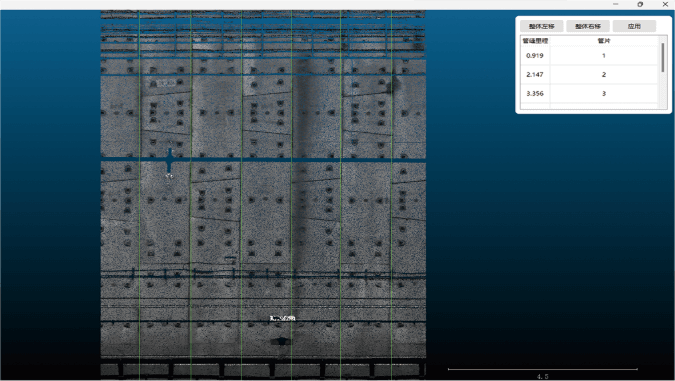

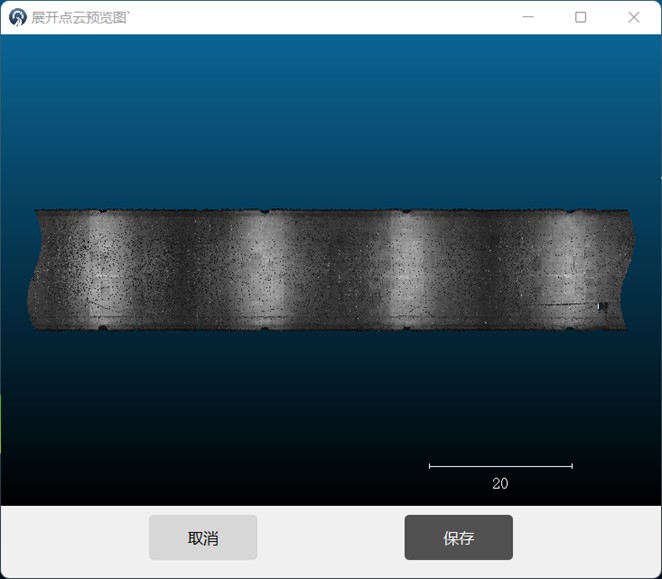

2.7正射影像界面

3、报告展示

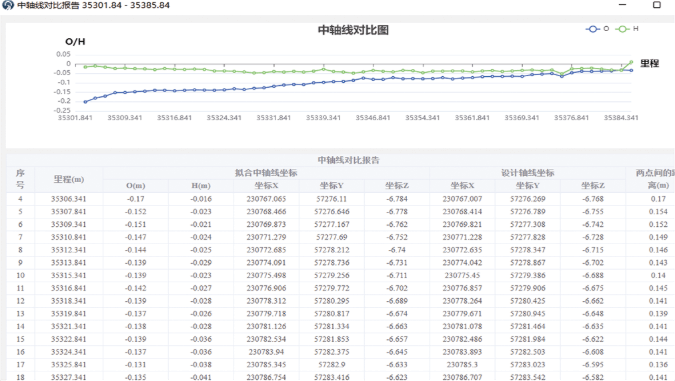

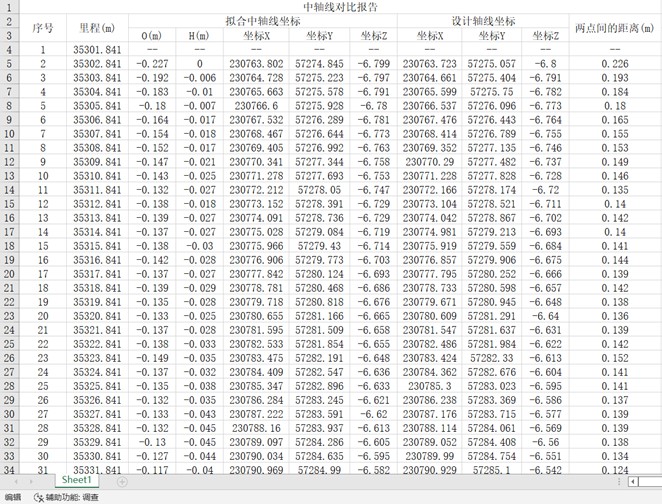

3.1中轴线对比报告

保存在本机的excel格式

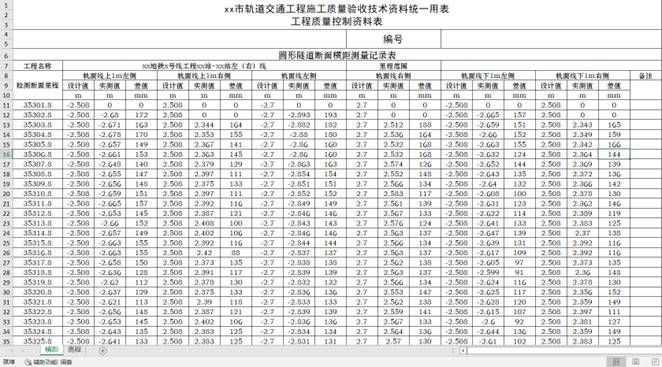

3.2调坡调线测量（八大点）报告

保存在本机的excel格式

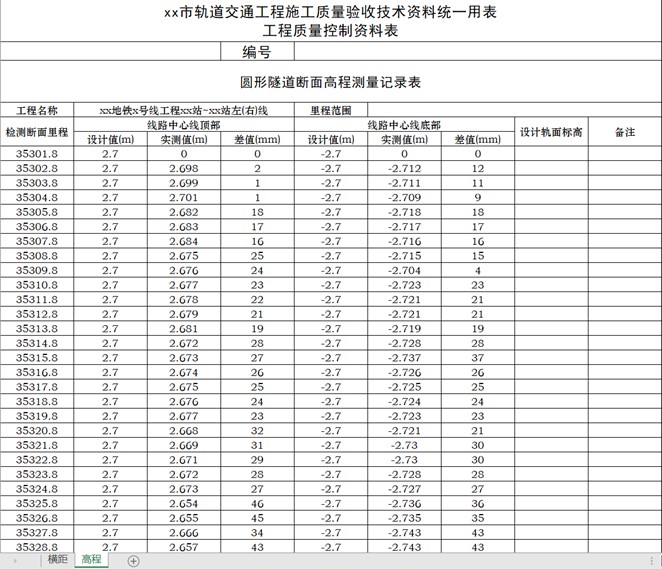

●横距：

●高程：

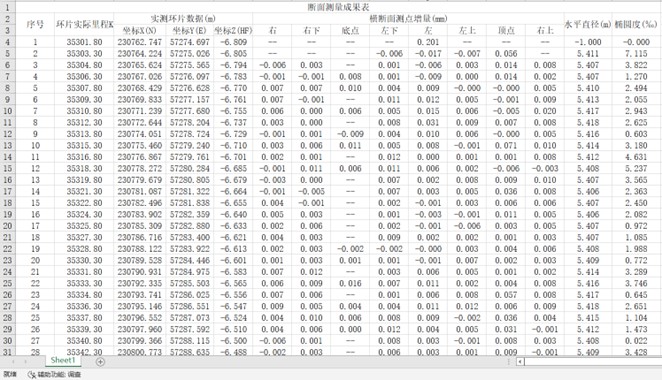

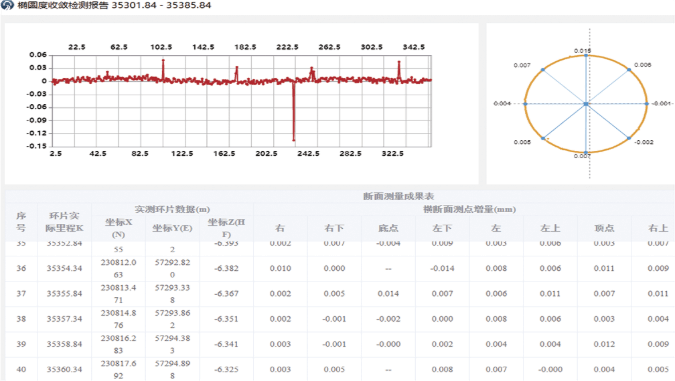

3.3椭圆度报告

保存在本机的excel格式Ⅰ

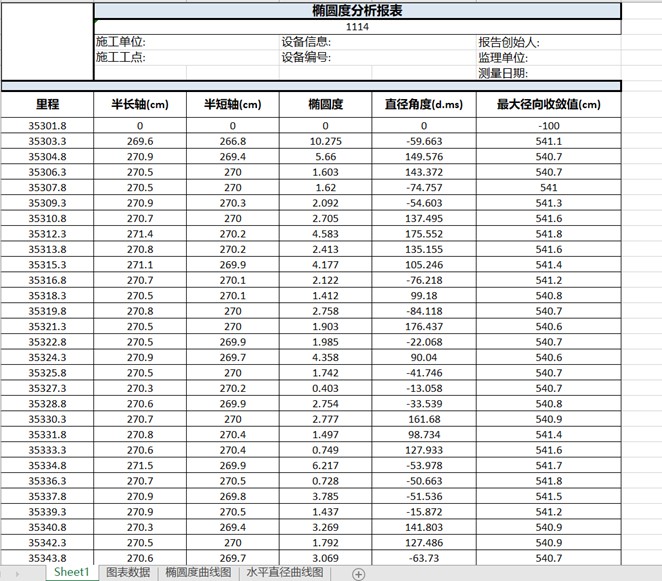

●椭圆分析报表：

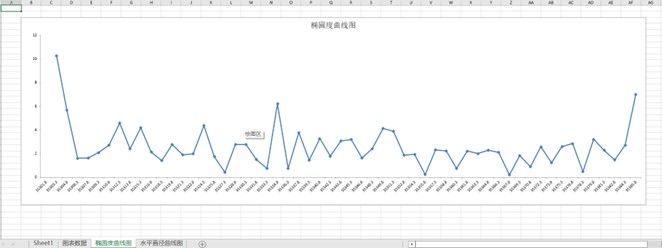

●椭圆度曲线图

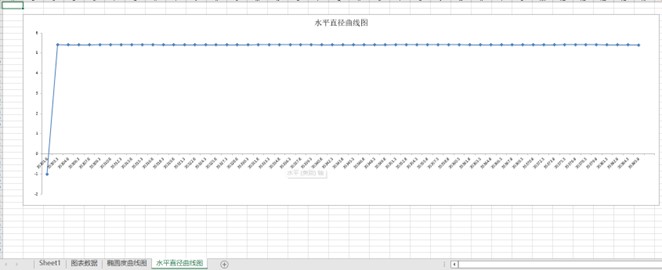

●水平直径曲线图

保存在本机的excel格式Ⅱ

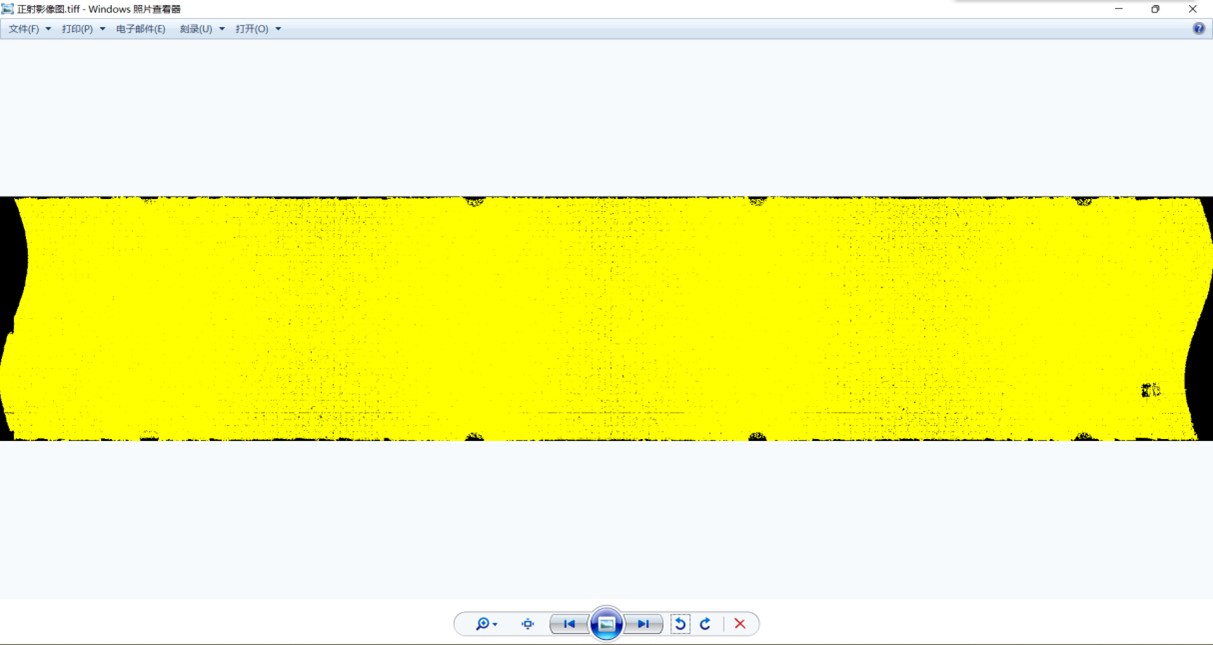

3.4正射影像图

保存在本机的格式
